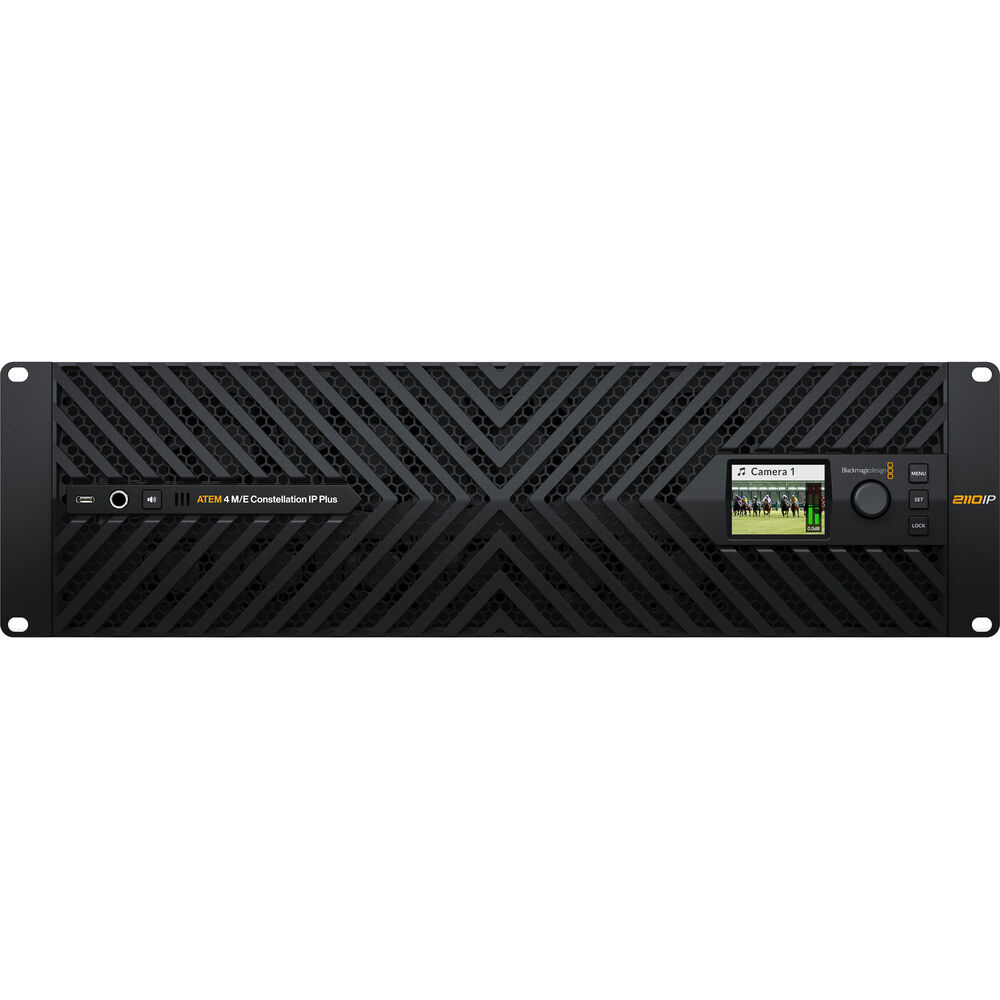

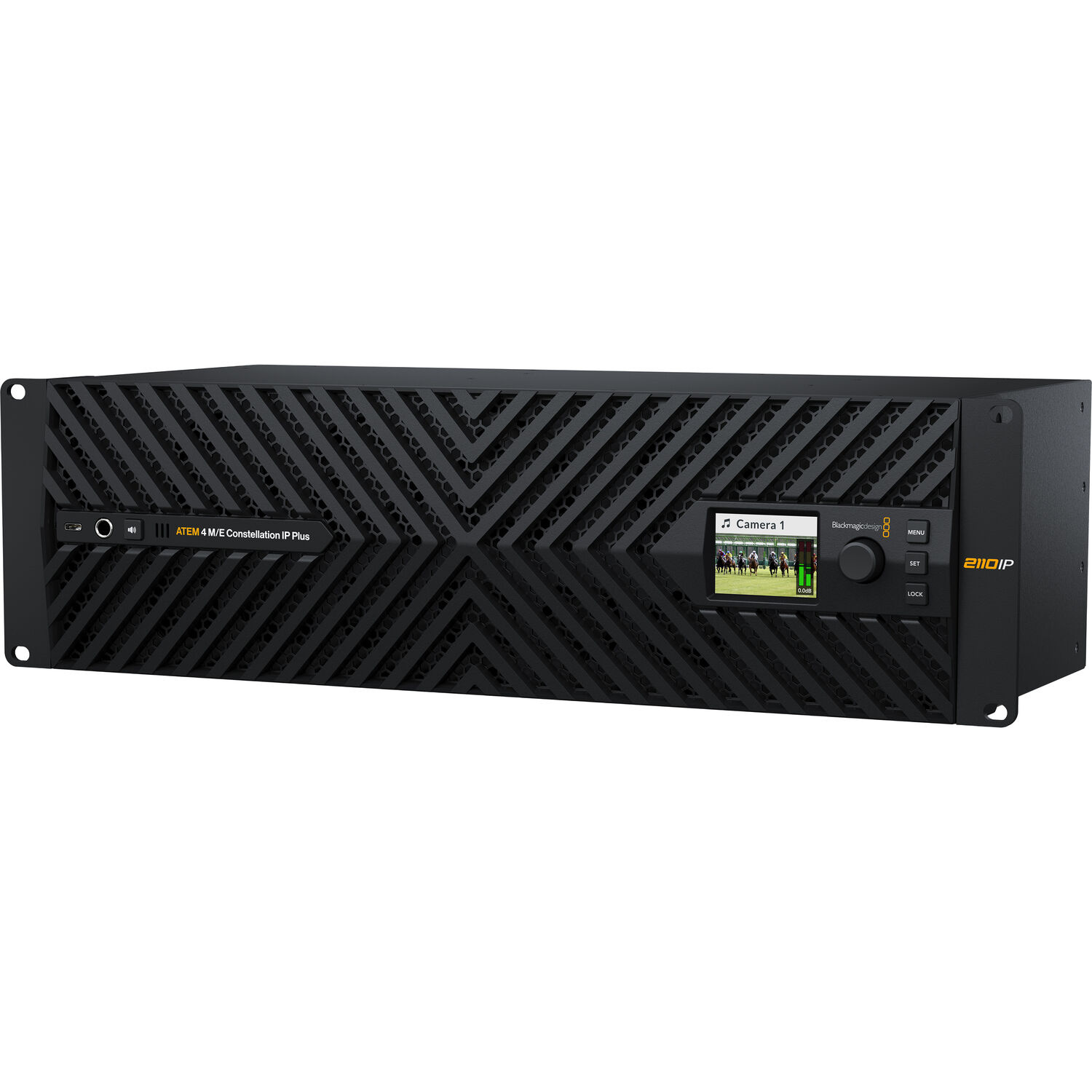

Blackmagic Design ATEM 4 M/E Constellation IP Plus

Kenmerken

De ATEM 4 M/E Constellation IP Plus van Blackmagic Design is een krachtige high-end live productieswitcher voor professionele SMPTE ST-2110 IP workflows. Deze uitgebreide IP-switcher ondersteunt grote multicamera producties via redundante 100G Ethernetverbindingen en combineert live switching, keying, multiview en geavanceerde broadcastfuncties in één rackmount systeem.

• Native SMPTE ST-2110 IP video switching

• 64x SMPTE-2110 video inputs

• 52x SMPTE-2110 video outputs

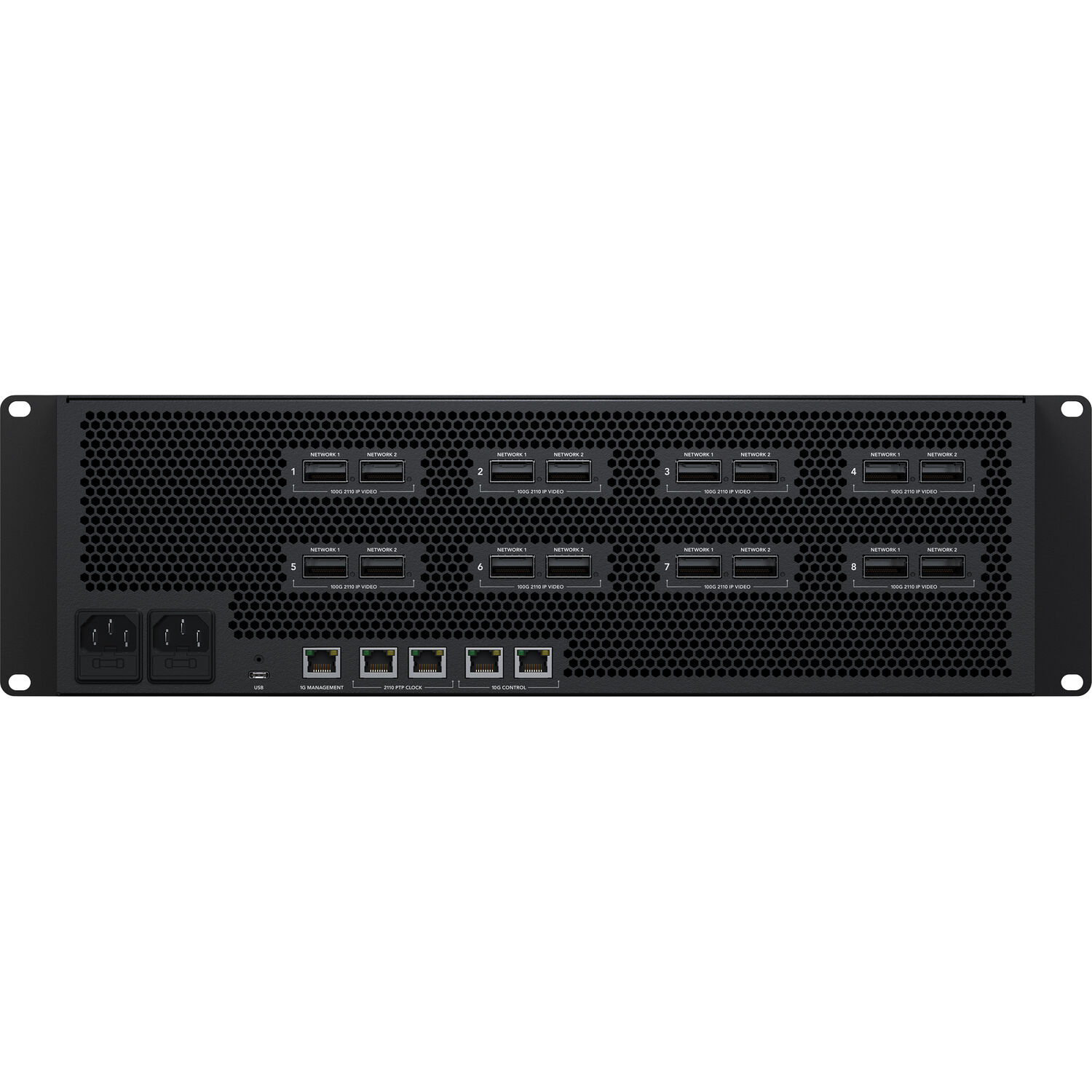

• Redundante 100G fiber ethernetverbindingen

• SMPTE-2022-7 redundantie ondersteuning

• 4 M/E architectuur

• 16 ATEM Advanced Keyers

• 2 onafhankelijke SuperSource processors

• Tot 12 geïntegreerde DVEs

• 64-way multiview ondersteuning

• Volledige standards conversion op alle inputs

• Front-to-back actieve koeling

• USB-C webcam output

• Ondersteuning voor Fairlight Live audio workflows

• Compatibel met ATEM Software Control en ATEM Advanced Panels

• 132-kanaals audiomixer

Werking

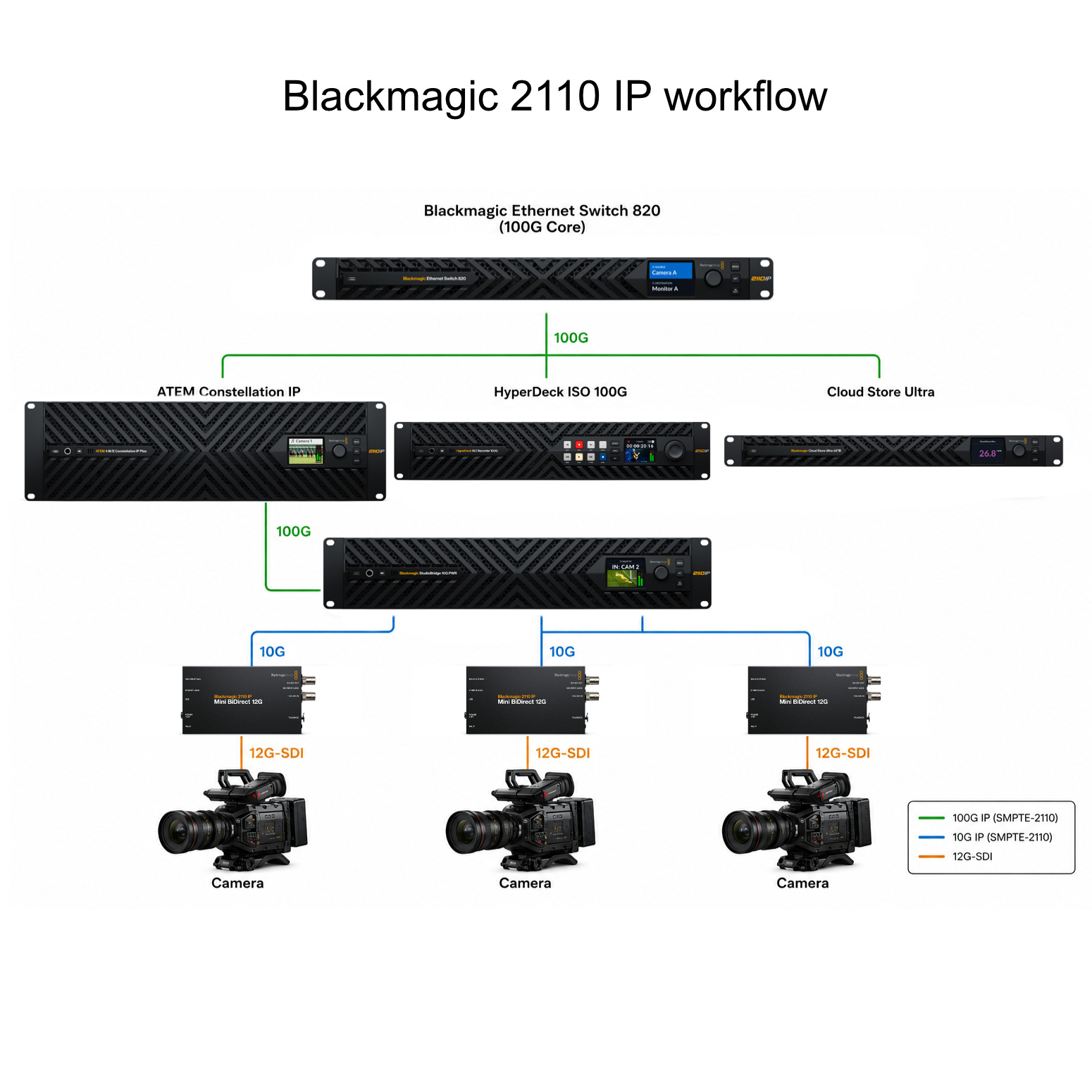

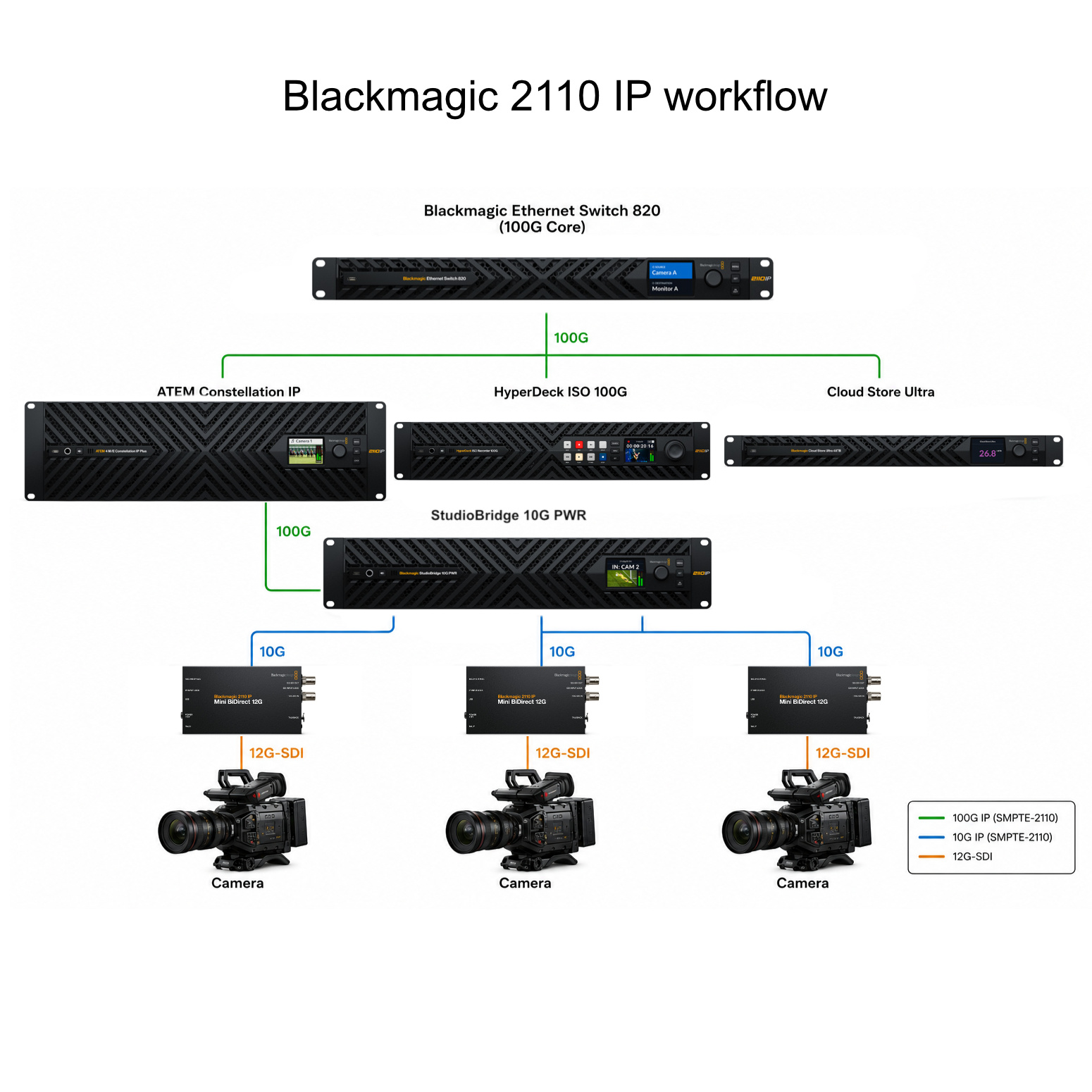

De ATEM 4 M/E Constellation IP Plus verwerkt live videostreams volledig via SMPTE ST-2110 IP-netwerken. Via redundante 100G Ethernetverbindingen kunnen tientallen UHD videokanalen gelijktijdig worden verwerkt met maximale betrouwbaarheid en minimale latency.

Elke 100G verbinding ondersteunt meerdere video-inputs en outputs tegelijk en maakt gebruik van SMPTE-2022-7 Seamless Protection Switching. Hierbij worden dubbele videostreams parallel verstuurd via gescheiden netwerkpaden. De switcher reconstrueert automatisch het correcte signaal op basis van de eerst ontvangen datapakketten, waardoor videouitval vrijwel volledig wordt voorkomen.

Alle videobronnen worden automatisch geconverteerd naar de ingestelde switcherstandaard dankzij ingebouwde standards converters op iedere input. Hierdoor kunnen verschillende HD- en UHD-formaten gelijktijdig binnen dezelfde productie worden gebruikt.

De switcher wordt aangestuurd via de ATEM Software Control applicatie of optionele hardware control panels.

Toepassing

De ATEM 4 M/E Constellation IP Plus is geschikt voor:

• Grote broadcastomgevingen

• Nationale televisieproducties

• Grote live evenementen

• Sportproducties

• SMPTE-2110 IP infrastructuren

• Remote productie workflows

• UHD multicamera producties

• Virtuele studio’s

• Control rooms en broadcast centers

• High-end hybride SDI/IP workflows

Door de combinatie van native SMPTE-2110 ondersteuning en hoge kanaaldichtheid is dit model ontworpen voor moderne IP-gebaseerde broadcastinfrastructuren.

Beperkingen

• Vereist professionele SMPTE-2110 netwerkinfrastructuur

• Geen ingebouwde hardware bediening

• Vereist geavanceerde netwerk- en broadcastkennis

• Geen draadloze connectiviteit

• Vereist compatibele 100G netwerkhardware

Belangrijkste functies

Native SMPTE ST-2110 switching

De switcher verwerkt video volledig via IP-netwerken met ondersteuning voor UHD 4K60 workflows over redundante 100G Ethernetverbindingen.

SMPTE-2022-7 redundantie

Alle videoverbindingen ondersteunen volledige redundantie via dubbele netwerkverbindingen voor maximale betrouwbaarheid tijdens live uitzendingen.

4 M/E workflow

De 4 M/E architectuur biedt uitgebreide mogelijkheden voor complexe producties met meerdere layers, keyers, DVEs en effecten.

Standards conversion op alle inputs

Iedere input beschikt over een eigen standards converter waardoor verschillende videoformaten automatisch worden aangepast aan de ingestelde switcherresolutie.

SuperSource en DVE processing

Met twee onafhankelijke SuperSource processors en in totaal 12 DVEs kunnen uitgebreide picture-in-picture layouts en multilayer composities worden gemaakt.

64-way multiview

Alle bronnen, previews en programma-uitgangen kunnen gelijktijdig worden weergegeven via configureerbare multiview layouts met tally, labels en audio meters.
