Blackmagic Design ATEM Monitoring Rack Panel 40
Kenmerken

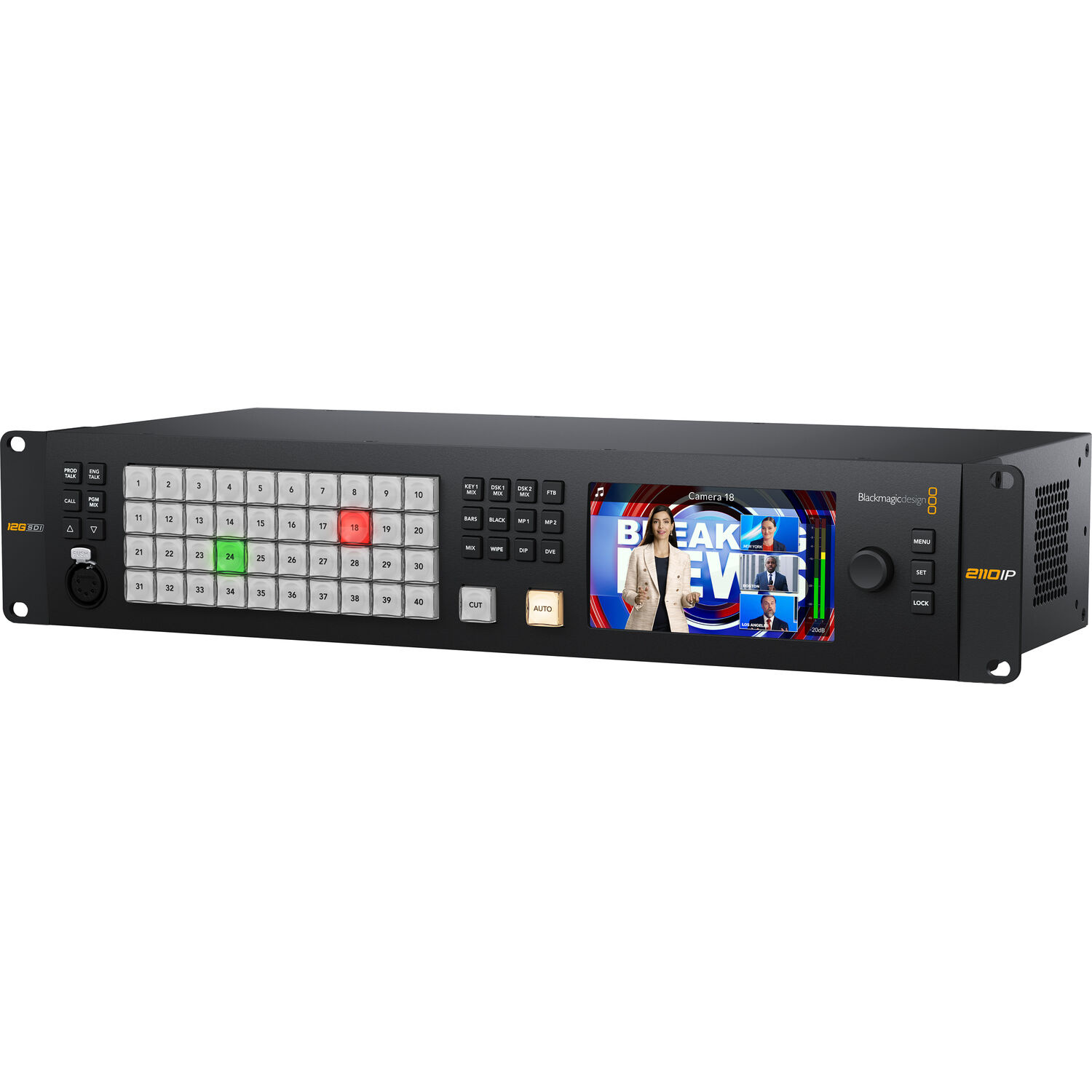

De ATEM Monitoring Rack Panel 40 van Blackmagic Design is een professionele SMPTE ST-2110 monitoring converter waarmee IP-videostreams kunnen worden weergegeven op traditionele SDI- en HDMI-monitoren. Het systeem combineert monitoring, talkback en IP-conversie in een compacte 2 RU rackmount oplossing.
SMPTE ST-2110 IP monitoring converter
10G Ethernet ondersteuning voor IP-video
Ondersteuning voor SMPTE 2022-7 redundantie
2x 12G-SDI monitor outputs
1x HDMI 2.0 multiview output

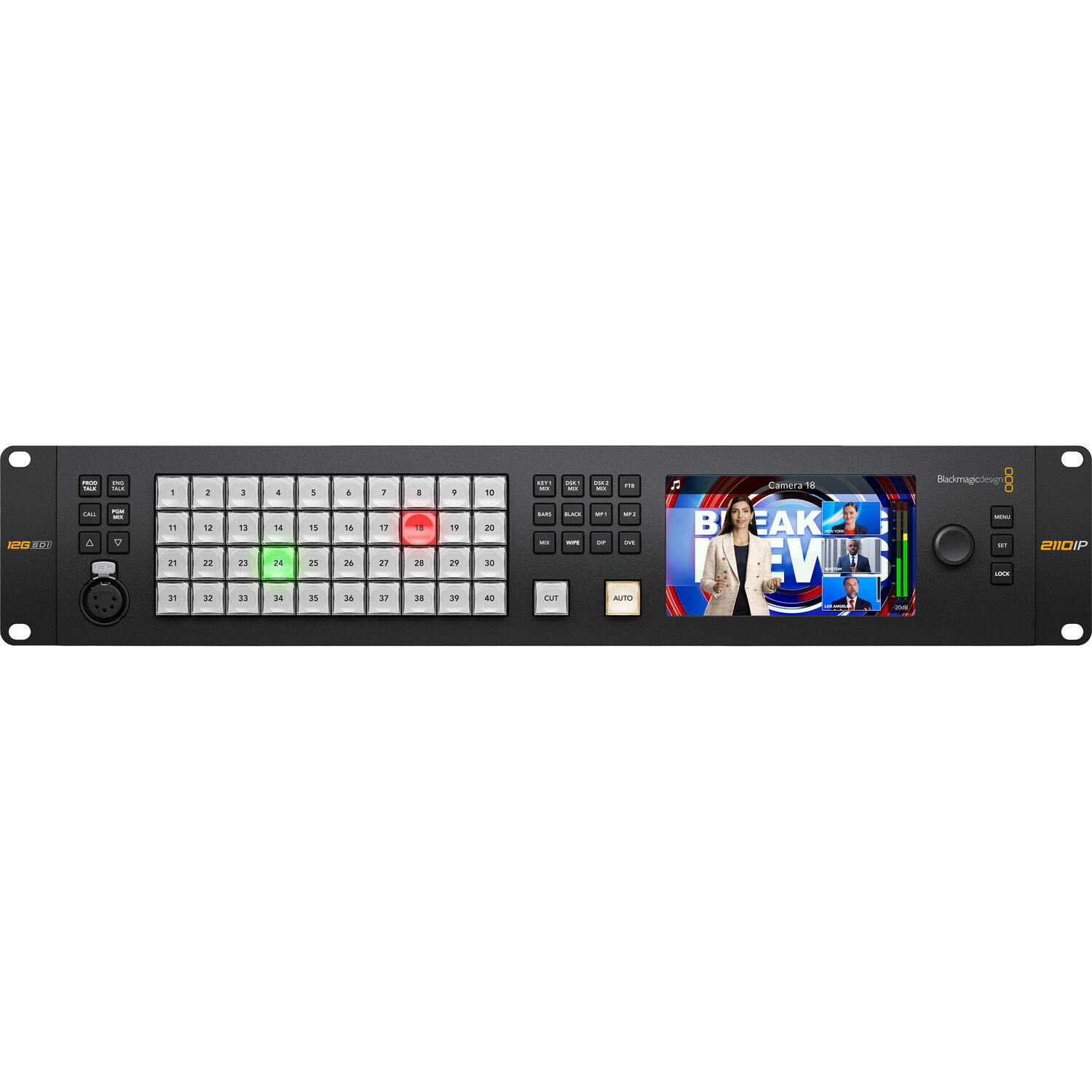

40 verlichte frontpanel knoppen
Geïntegreerde multiview monitoring
Ondersteuning voor UHD 4K60
Ingebouwde LCD statusdisplay
Professionele talkback aansluiting
Redundante voedingen
LAN-gebaseerde controle via 1G Ethernet
USB-C voor configuratie en updates
Werking
De ATEM Monitoring Rack Panel 40 ontvangt SMPTE ST-2110 IP videostreams via redundante 10G Ethernetverbindingen en zet deze om naar SDI- en HDMI-monitoruitgangen voor realtime monitoring.
Het systeem ondersteunt SMPTE 2022-7 Seamless Protection Switching, waarbij dubbele IP-streams via twee afzonderlijke netwerken worden verwerkt voor maximale betrouwbaarheid tijdens live producties.
Via het frontpanel kunnen gebruikers eenvoudig schakelen tussen program-, preview- en multiviewsignalen. De geïntegreerde LCD toont statusinformatie en systeeminstellingen, terwijl de ingebouwde talkback functionaliteit communicatie met camera’s en regie mogelijk maakt.
De monitoring converter kan via het netwerk worden geïntegreerd in bestaande ATEM- en SMPTE-2110 workflows.
Toepassing
De ATEM Monitoring Rack Panel 40 is geschikt voor:
SMPTE ST-2110 broadcast workflows
Live televisieproducties
Remote productieomgevingen
Broadcast control rooms
IP-gebaseerde studioconfiguraties
Multiview monitoring
Program- en preview monitoring
Regie- en talkback toepassingen
UHD live producties
Door de combinatie van IP-video conversie en monitoringfunctionaliteit is dit systeem ideaal voor moderne broadcastinfrastructuren.
Beperkingen
Geen standalone switcherfunctionaliteit
Vereist SMPTE ST-2110 infrastructuur
Geen draadloze connectiviteit
Geen touchscreen bediening
Primair ontworpen voor monitoring en niet voor live switching
Belangrijkste functies
SMPTE ST-2110 monitoring
Ondersteunt professionele SMPTE ST-2110 IP videostreams via redundante 10G Ethernetverbindingen.
Redundante netwerkverbindingen
SMPTE 2022-7 redundantie voorkomt signaaluitval tijdens kritische live producties.
SDI- en HDMI-monitoring
IP-video kan direct worden weergegeven op traditionele 12G-SDI en HDMI monitoren.
Geïntegreerde multiview
Ondersteunt multiview monitoring van program-, preview- en live bronnen via SDI en HDMI outputs.
Professionele talkback
Voorzien van een 5-pin XLR talkback aansluiting met frontpanel bediening voor broadcastcommunicatie.
Specificaties
Video & processing
UHD 4K ondersteuning tot 60 fps
10-bit 4:2:2 processing
Ondersteunde resoluties: UHD 3840x2160p tot 60 fps / 1080p / 1080i / 720p
Kleurruimtes: Rec.709 / Rec.2020
SMPTE ondersteuning
SMPTE 2110-20
SMPTE 2110-21
SMPTE 2110-30
SMPTE 2110-40
SMPTE 2022-7
IEEE 1588-2008 PTP v2
ST 2059-1 / ST 2059-2
NMOS ondersteuning
Inputs & outputs

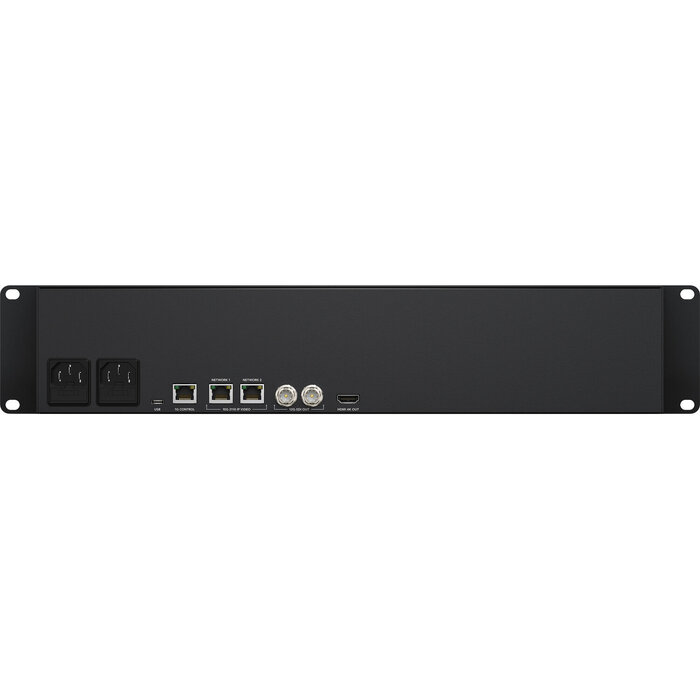

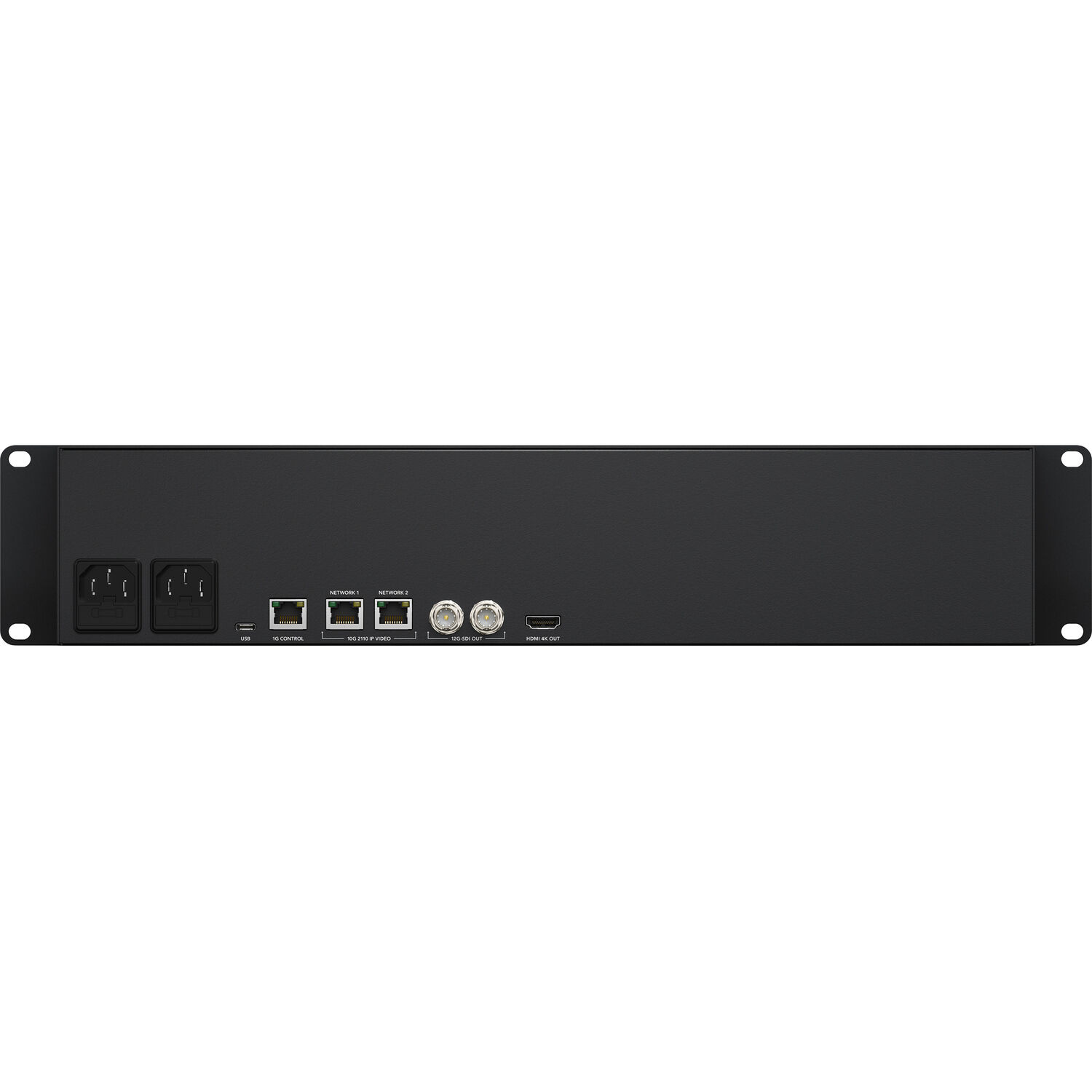

2x RJ45 10G redundante netwerkinputs
2x 12G-SDI monitor outputs
1x HDMI 2.0 multiview output
1x RJ45 1G Ethernet control
1x USB-C firmware/configuratie
1x 5-pin XLR talkback I/O
Audio
16-kanaals embedded audio via SDI
8-kanaals embedded audio via HDMI
Talkback ondersteuning via XLR
Display & bediening
5-inch LCD statusdisplay
42 verlichte LED knoppen
Frontpanel monitoring controls
Compatibiliteit
macOS 14 of nieuwer
Windows 10 en 11
Compatibel met: ATEM Setup Utility / ATEM Software Control Panel
Voeding
2x redundante IEC C14 voedingen
100–240V AC
Behuizing
2 RU rackmount ontwerp
Zwarte metalen behuizing
Omgevingsspecificaties
Gebruikstemperatuur: 0°C tot 40°C
Opslagtemperatuur: -20°C tot 60°C
Luchtvochtigheid: tot 90%
Afmetingen
48.3 x 22.71 x 8.84 cm
Rackhoogte: 2 RU
