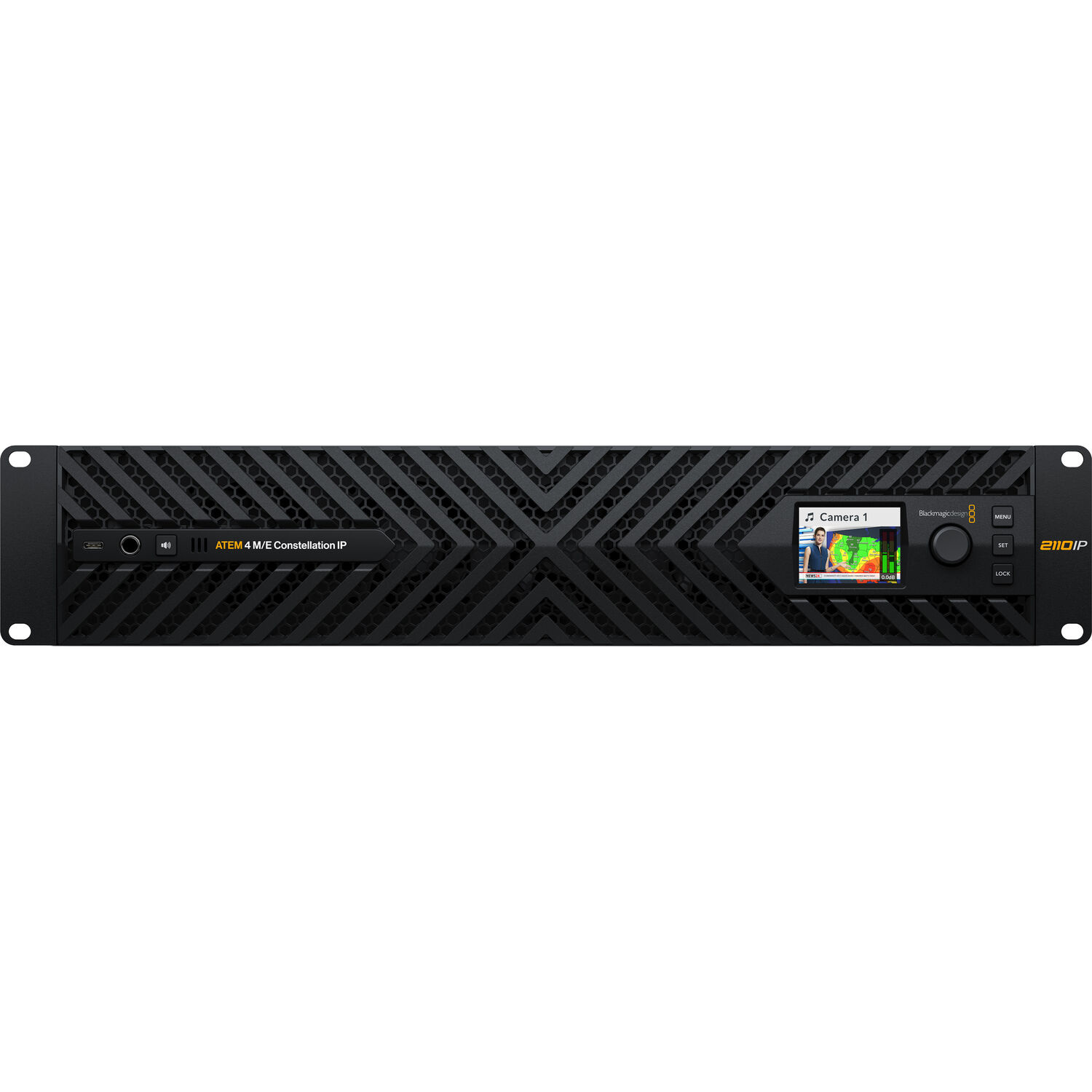

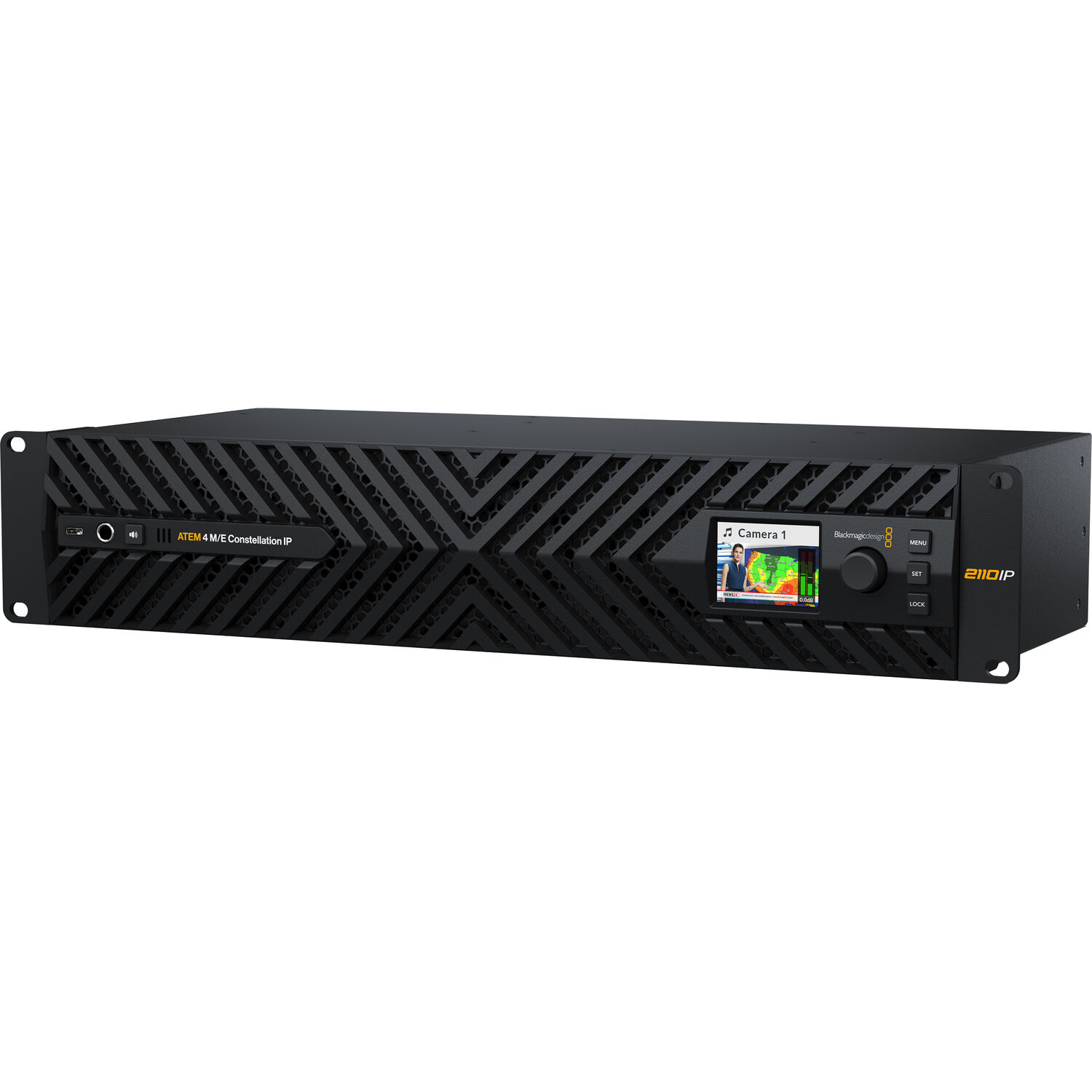

Blackmagic Design ATEM 4 M/E Constellation IP

Kenmerken

De ATEM 4 M/E Constellation IP van Blackmagic Design is een high-end live productieswitcher voor professionele broadcast- en IP-workflows. De switcher ondersteunt native SMPTE ST-2110 video over 100G Ethernet en is ontworpen voor grootschalige live producties en moderne IP-infrastructuren.

• Native SMPTE ST-2110 IP video switching

• 32x SMPTE-2110 video inputs

• 28x SMPTE-2110 video outputs

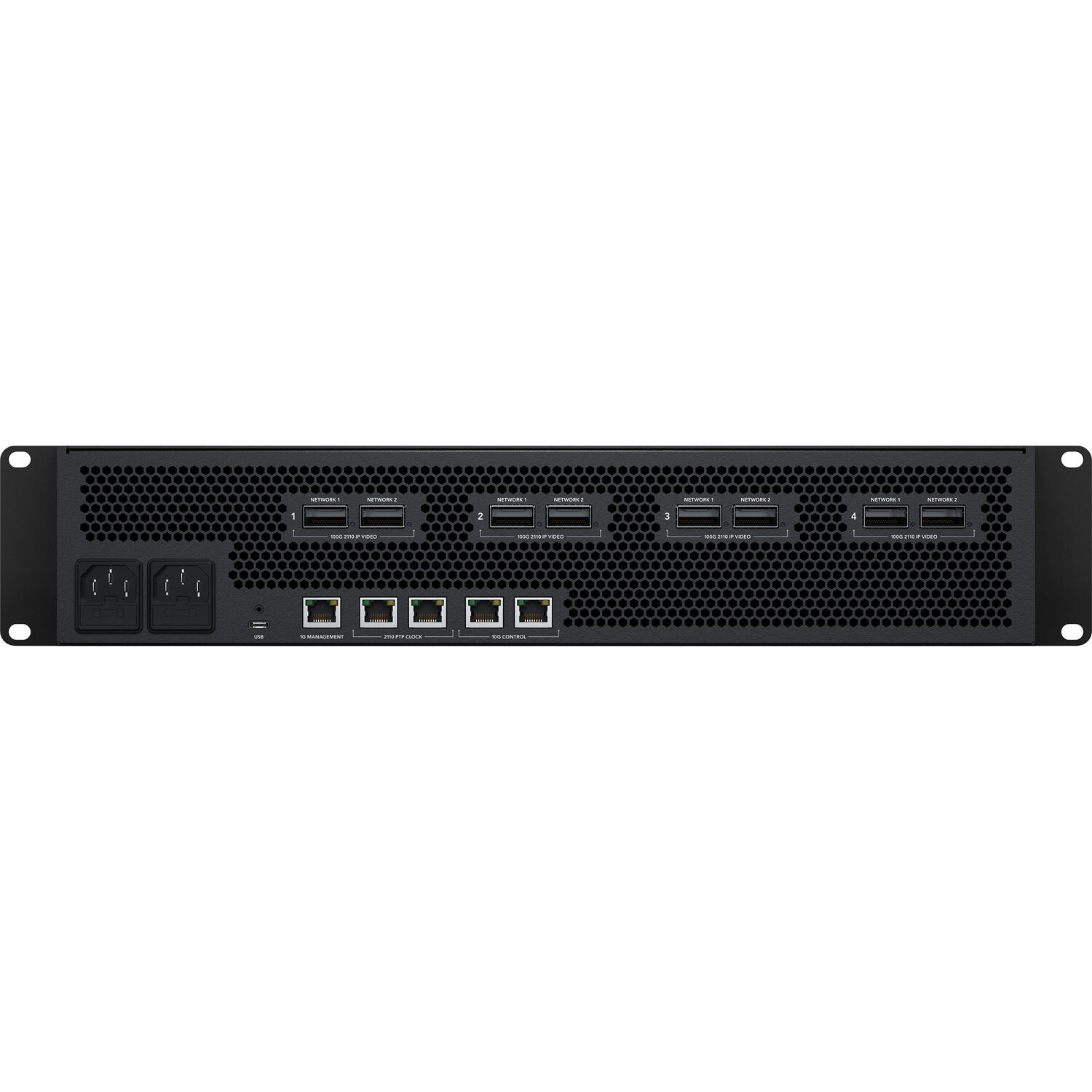

• 100G redundante fiber ethernetverbindingen

• SMPTE-2022-7 redundancy ondersteuning

• 4 M/E architectuur

• 16 ATEM Advanced Keyers

• 2 onafhankelijke SuperSource processors

• Tot 12 geïntegreerde DVEs

• 64-way multiview ondersteuning

• Volledige standards conversion op alle inputs

• Front-to-back redundante koeling

• USB-C webcam output

• Ondersteuning voor Fairlight Live audio workflows

• Compatibel met ATEM Software Control en ATEM Advanced Panels

Werking

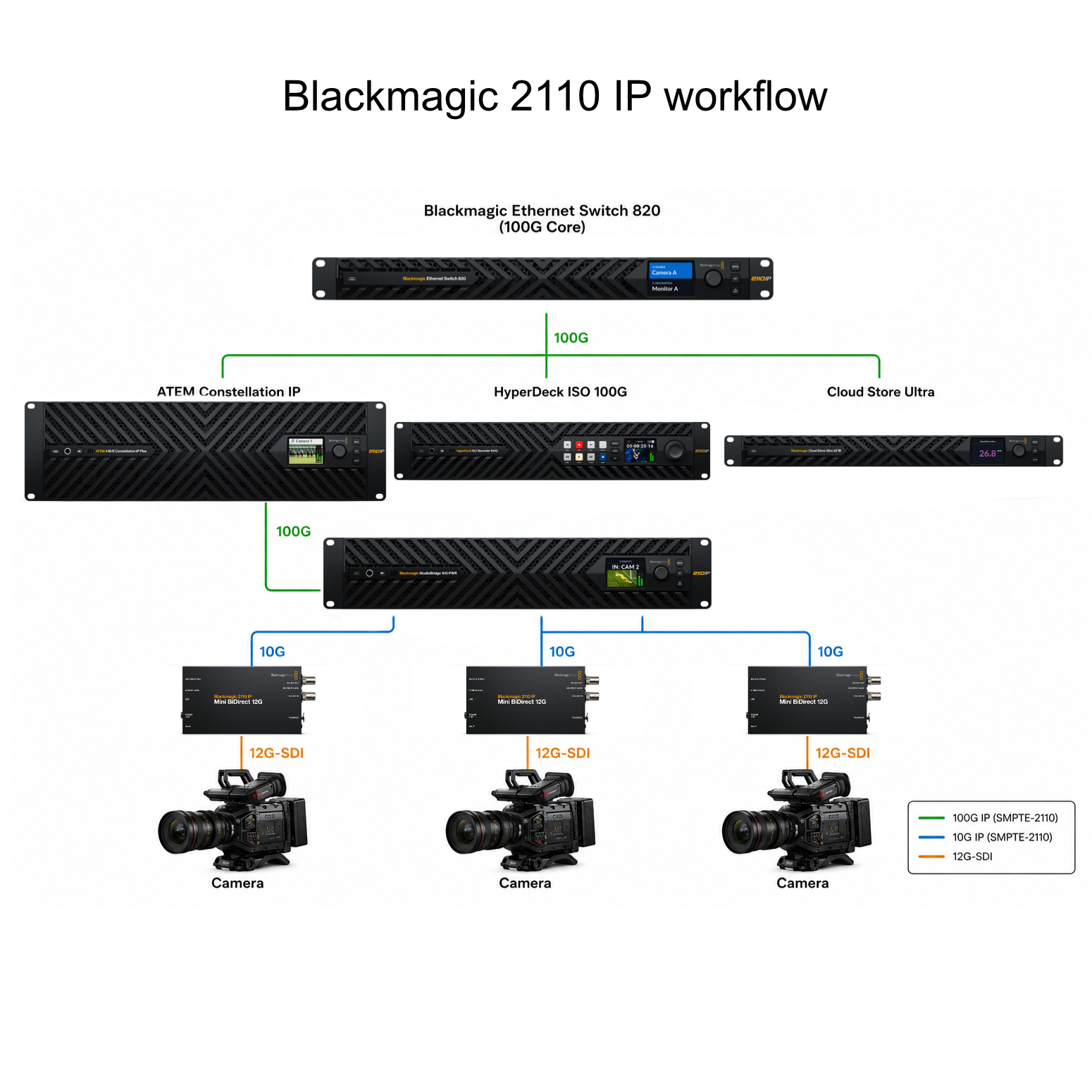

De ATEM 4 M/E Constellation IP verwerkt live videostreams volledig via SMPTE ST-2110 IP-netwerken. Via redundante 100G Ethernetverbindingen kunnen meerdere UHD videokanalen tegelijk worden verwerkt met maximale betrouwbaarheid.

Elke 100G verbinding ondersteunt zowel input- als outputkanalen en maakt gebruik van SMPTE-2022-7 Seamless Protection Switching. Hierbij worden dubbele videostreams gelijktijdig verstuurd via aparte netwerkpaden. Het systeem reconstrueert automatisch het correcte videosignaal op basis van de eerst ontvangen datapakketten, waardoor onderbrekingen vrijwel volledig worden voorkomen.

Alle videobronnen worden automatisch geconverteerd naar de ingestelde switcherstandaard dankzij ingebouwde standards converters op iedere input. Hierdoor kunnen verschillende HD- en UHD-formaten gelijktijdig gebruikt worden binnen dezelfde productie.

De switcher wordt aangestuurd via de ATEM Software Control applicatie of optionele hardware control panels.

Toepassing

De ATEM 4 M/E Constellation IP is geschikt voor:

• Nationale en internationale broadcastproducties

• Grote live evenementen

• Sportproducties

• SMPTE-2110 IP infrastructuren

• Remote productie workflows

• UHD multicamera producties

• Virtuele studio’s

• High-end televisieproducties

• Broadcast control rooms

• Hybrid SDI/IP workflows

Door native 100G SMPTE-2110 ondersteuning is deze switcher ideaal voor moderne IP-gebaseerde broadcastomgevingen.

Beperkingen

• Vereist professionele SMPTE-2110 netwerkinfrastructuur

• Geen ingebouwde hardware bedieningspanelen

• Configuratie vereist geavanceerde broadcast- en netwerktechnische kennis

• Geen draadloze connectiviteit

• Vereist compatibele 100G netwerkhardware

Belangrijkste functies

Native SMPTE ST-2110 switching

De switcher verwerkt video volledig via IP-netwerken met ondersteuning voor UHD 4K60 workflows over 100G Ethernet.

SMPTE-2022-7 redundantie

Alle videoverbindingen ondersteunen volledige redundantie via dubbele netwerkverbindingen voor maximale betrouwbaarheid tijdens live producties.

4 M/E workflow

De 4 M/E architectuur biedt uitgebreide mogelijkheden voor complexe live producties met meerdere layers, keyers en effecten.

Standards conversion op alle inputs

Iedere input beschikt over een eigen standards converter waardoor verschillende videoformaten automatisch worden aangepast aan de switcherresolutie.

SuperSource en DVE processing

Met twee onafhankelijke SuperSource processors en in totaal 12 DVEs kunnen uitgebreide picture-in-picture en multilayer composities worden gemaakt.

64-way multiview

Alle bronnen, previews en programma-uitgangen kunnen gelijktijdig worden weergegeven via configureerbare multiview layouts.
