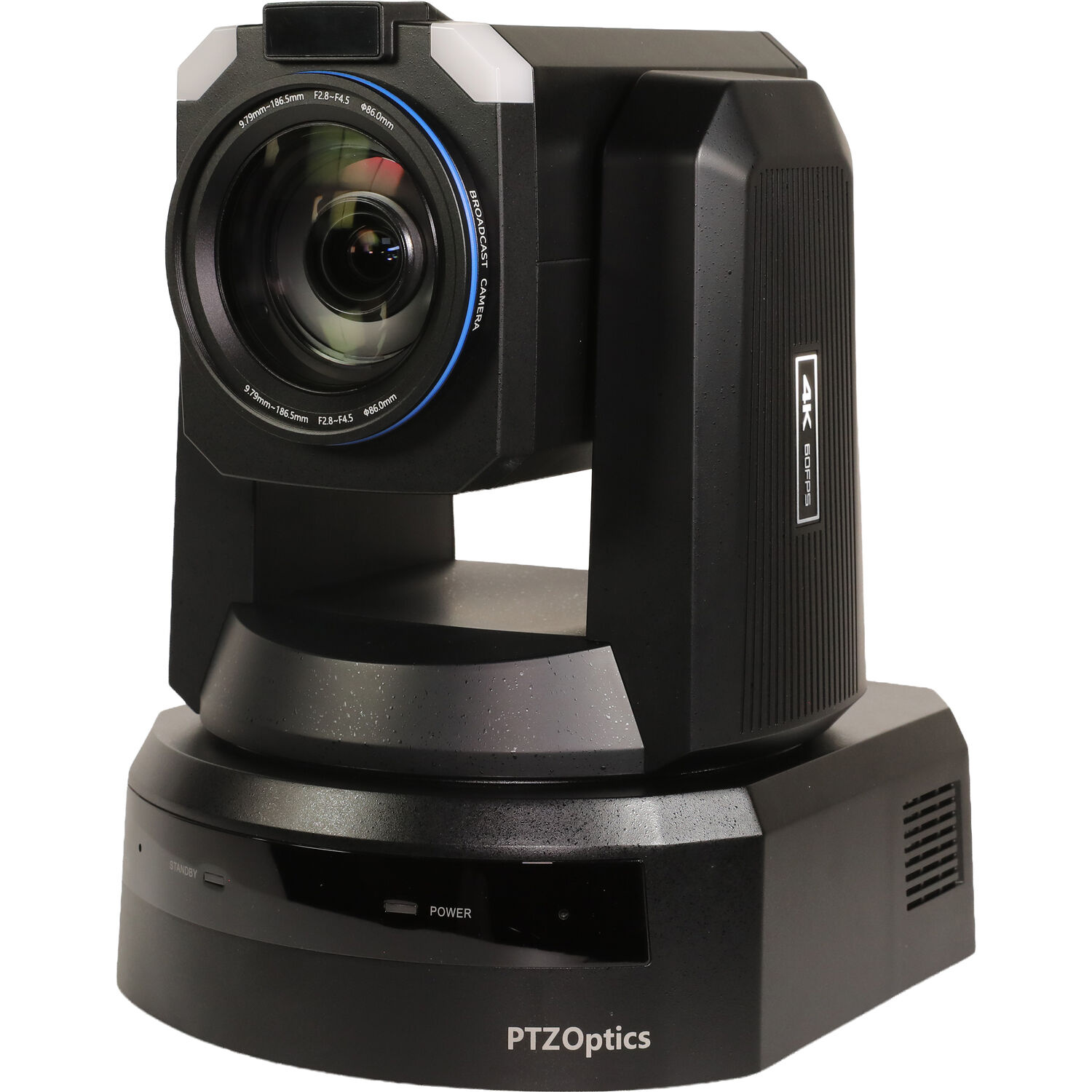

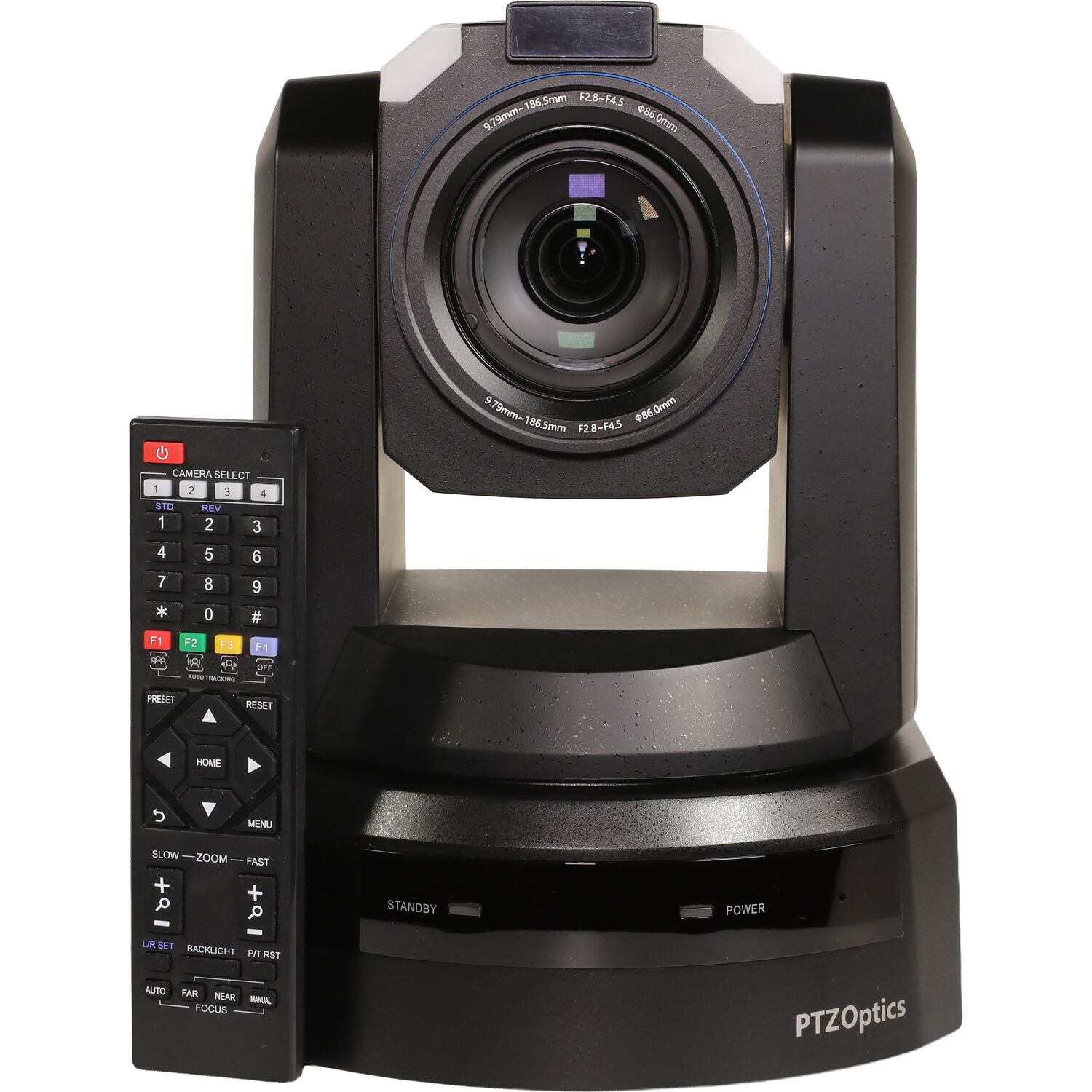

PTZOptics Rise 4K - 20x Zoom

Kenmerken

De PTZOptics Rise 4K is een professionele broadcast PTZ-camera die 4K60-beeldregistratie combineert met een grote 1-inch Sony CMOS-sensor, 20x optische zoom, optische beeldstabilisatie en intelligente auto-tracking. De camera is ontwikkeld voor hoogwaardige multicamera-producties waarbij zowel beeldkwaliteit als professionele synchronisatie en connectiviteit belangrijk zijn.

De Rise 4K maakt gebruik van een 50 megapixel CMOS-sensor en kan video produceren tot UHD 4K 3840 × 2160 met 60 beelden per seconde. De relatief grote 1-inch sensor onderscheidt de camera van veel conventionele PTZ-camera's met kleinere sensoren en is bedoeld voor producties waarbij meer nadruk ligt op beeldkwaliteit, detaillering en een cinematografischer beeld.

De geïntegreerde lens biedt 20x optische zoom en een horizontale beeldhoek tot ongeveer 70°. In combinatie met phase-detection autofocus (PDAF) en optische beeldstabilisatie kan de camera zowel brede overzichtsbeelden als close-ups op grotere afstand vastleggen.

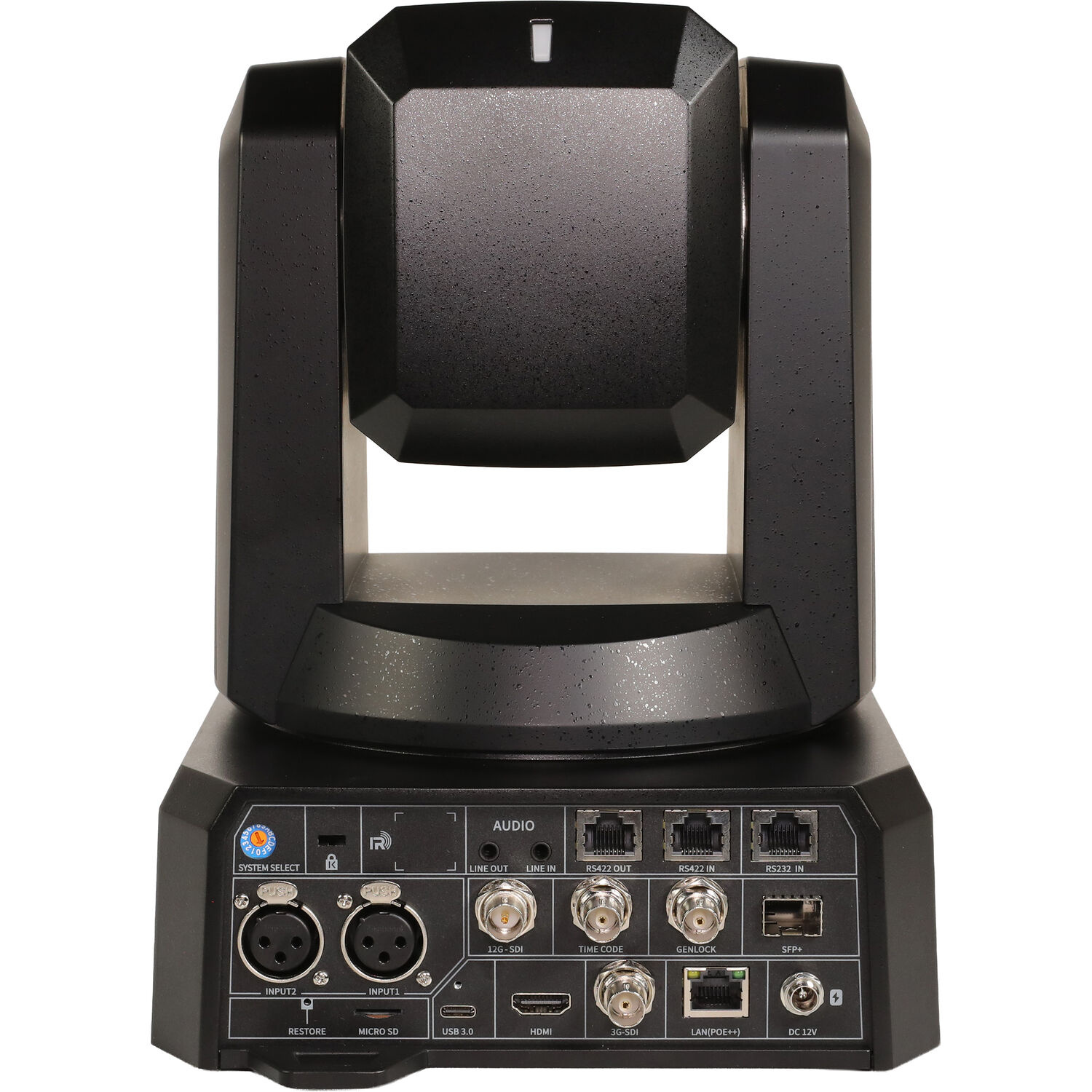

Voor integratie in professionele broadcastomgevingen beschikt de Rise 4K over onder andere 12G-SDI, 3G-SDI, HDMI, NDI HX3, SFP+, genlock, timecode en professionele XLR-audio. Hierdoor kan dezelfde camera worden ingezet binnen traditionele SDI-producties, IP-workflows en glasvezelinfrastructuren.

Daarnaast wordt de camera geleverd met Horizon, het browsergebaseerde camerasysteem van PTZOptics voor bediening, beeldinstellingen, presets, tracking en automatisering.

Belangrijkste kenmerken

• Professionele 4K broadcast PTZ-camera
• 1-inch Sony CMOS-sensor
• 50 megapixel sensor
• UHD 4K tot 60 fps
• 20x optische zoom
• Horizontale beeldhoek tot circa 70°
• Phase-Detection Autofocus (PDAF)
• Optische beeldstabilisatie
• Intelligente auto-tracking
• Ondersteuning voor FreeD camera tracking
• 12G-SDI-uitgang voor 4K60
• Extra 3G-SDI-uitgang voor HD-workflows
• HDMI 2.0-uitgang
• NDI HX3 over Ethernet
• RTMP, RTMPS en RTSP streaming
• SFP+ voor professionele glasvezelworkflows
• Genlock voor camerasynchronisatie
• Timecode-aansluiting
• 2× 3-pins XLR Mic/Line-ingang
• 48V fantoomvoeding
• PoE++ ondersteuning
• Lokale opname op geheugenkaart
• Front- en rear-tally
• Horizon browsergebaseerde bediening
• Presets en automatisering
• Remote PTZ-bediening

Werking

De PTZOptics Rise 4K combineert de op afstand bestuurbare pan-, tilt- en zoomfunctionaliteit van een traditionele PTZ-camera met functies die normaal vooral in professionele broadcastcamera's worden aangetroffen.

De camera kan hierdoor centraal vanuit een regie worden bediend en tegelijkertijd worden geïntegreerd in een gesynchroniseerde multicamera-omgeving met genlock, timecode, SDI en professionele audio.

1-inch 4K-sensor

Centraal in de Rise 4K staat een 1-inch Sony CMOS-sensor met 50 megapixels. De camera levert maximaal 3840 × 2160 UHD-video met 60 fps.

De grotere sensor is vooral relevant voor producties waarbij meer beeldkwaliteit wordt verlangd dan bij conventionele PTZ-camera's met kleinere 1/2.8-inch of vergelijkbare sensoren. Een grotere sensor kan bovendien meer mogelijkheden bieden voor het creëren van een minder uitgesproken 'videocamera-look', afhankelijk van brandpuntsafstand, afstand tot het onderwerp en de gekozen opname-instellingen.

20x optische zoom

De geïntegreerde zoomlens heeft een 20x optisch zoombereik. Hierdoor kan één camera zowel overzichtsbeelden als close-ups produceren zonder dat daarbij digitale vergroting noodzakelijk is.

Aan de groothoekzijde bedraagt de horizontale beeldhoek ongeveer 70°. Dit maakt de camera bruikbaar in studio's en andere ruimtes waar zowel een relatief breed totaalbeeld als een sterke telepositie nodig is.

De 20x optische zoom is bijvoorbeeld praktisch bij podia, auditoria, sportproducties, presentaties en grotere studio's waar de camera niet direct naast het onderwerp kan worden geplaatst.

Phase-Detection Autofocus

Voor scherpstelling maakt de Rise 4K gebruik van Phase-Detection Autofocus (PDAF). Dit systeem is bedoeld om snel en nauwkeurig op het onderwerp scherp te stellen, ook wanneer de camera of het onderwerp beweegt.

Dit is met name belangrijk bij PTZ-producties waarbij regelmatig wordt gewisseld tussen presets, verschillende zoomposities en bewegende presentatoren.

Optische beeldstabilisatie

De Rise 4K beschikt over optische beeldstabilisatie. Dit helpt kleine trillingen te corrigeren voordat het beeld digitaal wordt verwerkt.

Beeldstabilisatie kan vooral van belang zijn bij langere zoomstanden. Bij 20x zoom worden kleine trillingen van een montageconstructie immers veel duidelijker zichtbaar dan bij een groothoekopname.

Intelligente auto-tracking

De ingebouwde auto-tracking kan een persoon automatisch volgen terwijl deze door het beeld beweegt. De camera kan daarbij op een geselecteerde persoon worden gericht, ook wanneer meerdere personen in beeld aanwezig zijn.

Voor producties met meerdere presentatoren kan de operator tussen personen wisselen zonder iedere camerabeweging volledig handmatig uit te voeren.

Dit vermindert de hoeveelheid continue PTZ-bediening die tijdens een productie nodig is en kan het mogelijk maken dat één operator meerdere camera's beheert.

Horizon Web

Horizon is de browsergebaseerde bedieningsomgeving die standaard bij de Rise 4K wordt geleverd. Via deze interface kunnen camerabewegingen, beeldinstellingen, tracking en automatisering centraal worden beheerd.

Horizon biedt onder andere mogelijkheden voor:

• Pan-, tilt- en zoombediening
• Camera- en kleurinstellingen
• Intelligente presets
• Auto-tracking
• Auto-framing
• Automatisering
• Monitoring en cameramanagement

Voor het beoordelen en matchen van camera's biedt het Horizon-platform bovendien professionele hulpmiddelen zoals waveform, vectorscope en RGB parade.

12G-SDI en 3G-SDI

Voor traditionele broadcastinfrastructuren beschikt de Rise 4K over zowel 12G-SDI als 3G-SDI.

Via 12G-SDI kan UHD 4K tot 60 fps via één BNC-kabel worden getransporteerd. Dit maakt de camera geschikt voor 4K-regies en andere professionele installaties waar een robuuste baseband-videoverbinding gewenst is.

De afzonderlijke 3G-SDI-aansluiting kan worden gebruikt binnen bestaande HD-productieomgevingen.

NDI HX3 en IP-video

Naast SDI en HDMI ondersteunt de Rise 4K NDI HX3 via de netwerkaansluiting. Hierdoor kunnen video, audio en camerabediening onderdeel worden van een IP-gebaseerde productieomgeving.

NDI HX3 gebruikt videocompressie om hoogwaardige video met aanzienlijk minder netwerkbandbreedte te transporteren dan ongecomprimeerde baseband-video. Dit maakt de camera geschikt voor producties waarbij meerdere videosignalen over een standaard IP-infrastructuur moeten worden verdeeld.

Naast NDI ondersteunt de camera IP-streamingprotocollen zoals RTMP, RTMPS en RTSP.

SFP+ glasvezel

Een belangrijk verschil met veel reguliere PTZ-camera's is de aanwezigheid van een SFP+ slot. Met een geschikte SFP+-module kan de camera worden geïntegreerd in professionele glasvezel- en lange-afstandsinfrastructuren.

Dit kan met name interessant zijn in grotere broadcastfaciliteiten, stadions, evenementlocaties, theaters en andere installaties waar de afstand tussen camera en regie groter is dan praktisch is met conventionele koperbekabeling.

Genlock en timecode

De Rise 4K beschikt over aansluitingen voor genlock en timecode. Deze functies zijn vooral relevant bij professionele multicamera-producties.

Genlock maakt het mogelijk meerdere camera's en videosystemen op dezelfde referentie te synchroniseren. Hierdoor kunnen camera's nauwkeurig binnen dezelfde productie-infrastructuur worden gebruikt.

Timecode biedt daarnaast een gemeenschappelijke tijdreferentie voor opnamen en andere productieapparatuur, wat belangrijk kan zijn voor opname, montage en synchronisatie in complexere workflows.

Professionele XLR-audio

Voor audio beschikt de camera over twee 3-pins XLR Mic/Line-ingangen met ondersteuning voor 48V fantoomvoeding.

Hierdoor kunnen professionele microfoons, draadloze ontvangers, audiomixers of andere gebalanceerde audiobronnen rechtstreeks op de camera worden aangesloten.

Audio kan vervolgens samen met het videosignaal worden ingebed in onder andere SDI, HDMI, IP/NDI, fiber en USB-workflows.

FreeD voor virtual production

De Rise 4K ondersteunt het FreeD-protocol voor camera tracking. Hiermee kunnen gegevens over onder andere pan, tilt, zoom, focus en iris aan compatibele systemen worden doorgegeven.

Deze trackingdata kan worden gebruikt voor augmented reality, virtuele sets, graphics en andere virtual-productiontoepassingen waarbij de positie en lensinstellingen van de echte camera bekend moeten zijn.

Flexibele bediening

De camera kan op verschillende manieren worden bestuurd. Naast Horizon kan de Rise 4K worden geïntegreerd met productie- en streamingsoftware en met afzonderlijke PTZ-controllers.

Hierdoor kan de camera onderdeel worden van workflows met bijvoorbeeld OBS, vMix, Wirecast, mimoLive, TriCaster en andere compatibele productiesystemen.

Voor fysieke bediening kunnen compatibele PTZOptics-controllers worden gebruikt, waaronder IP- en seriële joysticks en de SuperJoy-controller.

PoE++

De netwerkaansluiting ondersteunt PoE++ volgens IEEE 802.3bt. Hierdoor kan de camera via een geschikte PoE++-netwerkinfrastructuur van stroom worden voorzien.

Dit kan de installatie vereenvoudigen omdat niet op iedere camerapositie een afzonderlijke netvoedingsaansluiting nodig is.

Toepassing

De PTZOptics Rise 4K is vooral bedoeld voor professionele producties waar de flexibiliteit van een PTZ-camera gecombineerd moet worden met broadcastconnectiviteit, 4K-beeldkwaliteit en nauwkeurige synchronisatie.

Geschikte toepassingen zijn onder andere:

• Broadcaststudio's
• Televisieproducties
• Live multicamera-producties
• Sportproducties
• Live evenementen
• Theaters en podia
• Concertregistraties
• Corporate studio's
• Universiteiten en onderwijsstudio's
• Houses of worship
• Auditoria
• Streamingstudio's
• Virtual production
• Augmented-realityproducties
• Remote production

Vooral de combinatie van 12G-SDI, genlock, timecode, SFP+, XLR-audio en FreeD maakt de Rise 4K interessanter voor broadcastomgevingen dan PTZ-camera's die voornamelijk voor videoconferencing, onderwijs of eenvoudige livestreaming zijn ontworpen.

Beperkingen

De Rise 4K biedt aanzienlijk meer professionele aansluitmogelijkheden dan een conventionele PTZ-camera, maar er zijn enkele belangrijke eigenschappen waarmee bij het samenstellen van een systeem rekening moet worden gehouden.

• NDI HX3 is een gecomprimeerde IP-videotechnologie. Het moet niet worden verward met ongecomprimeerde 12G-SDI of met NDI High Bandwidth.
• Voor maximale UHD 4K60-kwaliteit via een traditionele broadcastverbinding is de 12G-SDI-uitgang de relevante aansluiting. De afzonderlijke 3G-SDI-aansluiting is voor HD-signalen.
• De USB-video-output is volgens de opgegeven specificaties beperkt tot maximaal 1080p60 en is dus niet de aangewezen aansluiting voor 4K60-productie.
• Voor gebruik van de SFP+-aansluiting is een geschikte SFP+-module en compatibele fiberinfrastructuur nodig. De aanwezigheid van het slot betekent niet dat iedere glasvezelverbinding zonder aanvullende hardware kan worden aangesloten.
• Voor PoE++ is een switch of injector nodig die voldoende vermogen volgens IEEE 802.3bt kan leveren. Een standaard PoE- of PoE+-poort is niet automatisch voldoende.
• Auto-tracking vermindert de behoefte aan continue handmatige camerabediening, maar vervangt niet in iedere productie een cameraoperator. Complexe podiumbewegingen, meerdere personen en creatieve cameravoering kunnen nog steeds handmatige regie vereisen.
• FreeD levert cameratrackingdata voor compatibele systemen, maar vormt op zichzelf geen complete virtual-productionomgeving. Aanvullende graphics-, rendering- of compositingsoftware blijft noodzakelijk.
• De camera beschikt niet over ingebouwde Wi-Fi; netwerkvideo en netwerkbediening verlopen via een bekabelde verbinding.
• Er is geen ingebouwde microfoon gespecificeerd. Voor audioregistratie moet een externe audiobron worden aangesloten.
• De camera heeft een geïntegreerde 20x zoomlens. Objectieven kunnen dus niet zoals bij een systeem- of studiocamera worden verwisseld.
