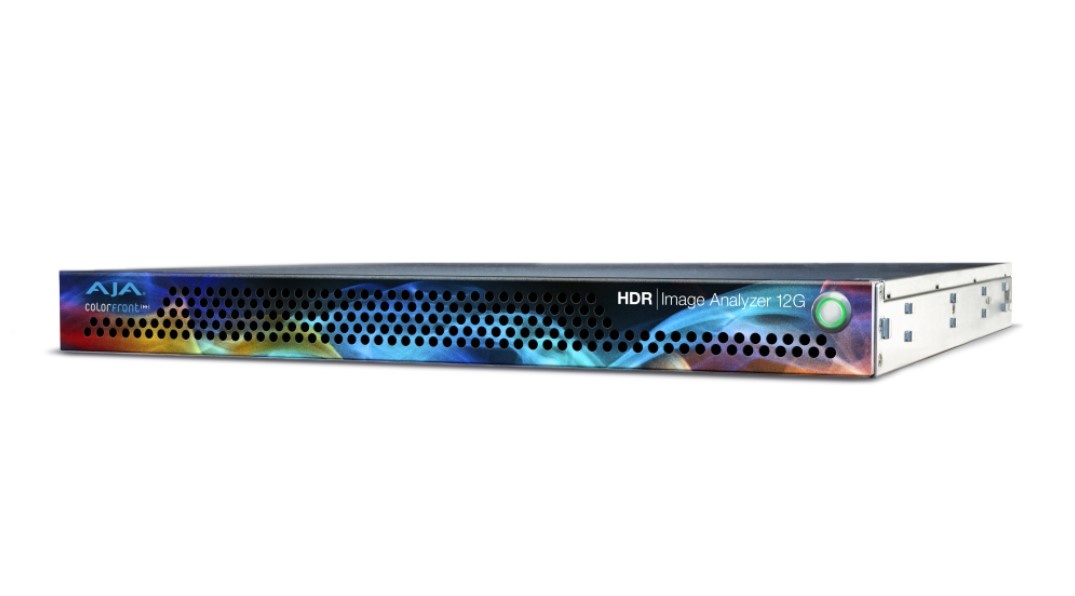

AJA HDR Image Analyzer 12G, HDR Waveform, Histogram and Vectorscope Monitoring

HDR Image Analyzer 12G biedt een uitgebreide reeks tools voor de effectieve analyse van maximaal 4x 4K/UltraHD-signalen, waarbij gebruik wordt gemaakt van zowel 12G-SDI- als NDI-connectiviteit.

Analyseer HLG, PQ, Rec.2020, Rec.709 en native camera Log kleurruimten - van 8K/UltraHD2/4K/UltraHD/2K/HD content in een krachtig, real-time, 1RU apparaat.

De AJA HDR Image Analyzer 12G is ontwikkeld in samenwerking met Colorfront en ondersteunt een groot aantal ingangen van camera Log-formaten tot SDR (Rec. 709), PQ (ST 2084) en HLG en biedt ondersteuning voor Wide Color Gamut (WCG) voor BT.2020 naast traditionele BT.709 en P3, met Dolby Vision® dynamische metadata-inspectie en -analyse voor geavanceerde HDR-mastering en QC-toepassingen. AJA hardware staat garant voor hoge betrouwbaarheid en prestaties, met 4x 12G-SDI ingangen, dual 10 GigE en DisplayPort aansluitingen.

De 1RU vormfactor is speciaal ontworpen voor gebruik overal waar een hoogwaardige kleuranalyse nodig is en blinkt uit in een groot aantal omgevingen, zodat u kunt vertrouwen op een consistente en voorspelbare HDR productie en mastering.

Kenmerken

• HDR-golfvorm-, histogram- en vectorscoopbewaking
  Meerkanaals signaalanalyse van maximaal 4x 4K/UltraHD HDR/WCG tegelijkertijd via 4x 12G-SDI ingangen
  Eénkanaals signaalanalyse van 8K/UltraHD2 HDR/WCG
  Mix en match SDI- en NDI-signaalbewaking en -analyse
  UltraHD UI voor beeldweergave met hoge resolutie inclusief PQ-ondersteuning voor beeldschermen die HDR ondersteunen via geïntegreerde DisplayPort
  Configureerbare lay-outs stellen je in staat om de tool die je nodig hebt in het venster te plaatsen dat je nodig hebt
  Ondersteuning voor SDR- (Rec.709), HDR ST 2084/PQ- en HLG-analyse voor weergaveverwijzingen
  Ondersteuning voor kleurruimten voor camera's van ARRI, Canon, Panasonic, RED en Sony waarnaar de scène verwijst
  Dolby Vision dynamische metadata inspectie en presentatie
  Ondersteuning voor nauwkeurige CIE-grafieken, vectorscopen, golfvormen en histogrammen
  Modus voor foute kleuren om gemakkelijk pixels te vinden die buiten het gamma vallen of een te lage helderheid hebben
  NIT-niveaus en audiofasemeting
  Lijnmodus om een interessegebied te focussen op een enkele horizontale of verticale lijn
  Foutregistratie op bestandsbasis met tijdcode
  Scope LUT past een 3D LUT toe op het geanalyseerde signaal
  Display LUT past een 3D LUT toe op alleen het monitorbeeldscherm

HDR en SDR real-time bewaking en analyse

HDR-productie vraagt om een betrouwbaar en voorspelbaar hulpmiddel voor het bewaken en analyseren van alle stappen in het proces, om ervoor te zorgen dat je artistieke visie wordt gevolgd vanaf de camera tot het uiteindelijke beeldscherm van de eindgebruiker.

AJA's HDR Image Analyzer 12G zorgt ervoor dat je volledige controle hebt over je technische keuzes bij het vastleggen, doorgeven en afleveren van je HDR/SDR-materiaal.

HDR Image Analyzer 12G biedt krachtige monitoring en analyse voor:

• Live productie
  DIT (Digital Image Technician) pijplijnen
  Broadcast monitoring
  Postproductie
  QC (kwaliteitscontrole)
  Definitieve HDR Mastering

8K/UltraHD2-analyse

HDR Image Analyzer 12G biedt de nodige connectiviteit voor de ondersteuning van geavanceerde 8K/UltraHD2 HDR/WCG- en SDR-productiemonitoring en analyseworkflows, waaronder video payload identifier (VPID)-analyse.

8K/UltraHD2-workflows nemen toe, net als de producten die ze ondersteunen. Zorg ervoor dat uw workflow meteen goed is ingesteld door 8K/UltraHD2 VPID's te valideren voordat u aan de slag gaat met HDR Image Analyzer 12G.

Met dezelfde hoge kwaliteit en precieze analysetools die beschikbaar zijn voor alle andere videoformaten, is deze krachtige analyzer een slimme investering voor de behoeften van vandaag en om ervoor te zorgen dat je klaar bent voor morgen.

Dolby Vision

Ondersteunt Dolby Vision® dynamische metadata inspectie en analyse voor geavanceerde HDR mastering en QC toepassingen.

Weergave van SDI ingebedde Dolby Vision dynamische metadata
Ondersteunt zowel Dolby Vision v4.0 als v2.9 door automatische detectie
Presenteert metagegevens per scène/opname per opname op verschillende manieren:
Visueel in de golfvorm met NIT markers voor L1 metadata (Min, Mid, Max)
Andere Dolby Vision metadata in Dolby Vision tools in menselijk leesbare tekst

Meerkanaals signaalanalyse

Gelijktijdig tot 4x 4K/UltraHD-signalen naast elkaar analyseren. Perfect voor het matchen van camera's en het testen van camera's, zodat je in realtime kunt zien welke aanpassingen er zijn gemaakt. Dit is ook handig voor het analyseren van verschillende camera's in een omgeving met meerdere camera's, meerdere deliverables of zelfs het QC-en van meerdere projecten tegelijk. Combineer SDI- en NDI-signaalanalyse voor ultieme flexibiliteit.

NDI-signaalanalyse

Het gebruik van Network Device Interface (NDI) breidt zich uit naar een groot aantal toepassingen, van Pro AV tot uitzendingen en postproductietoepassingen. NDI- en SDI-signalen worden vaak binnen dezelfde toepassingen gebruikt.

Nieuw in versie 3.0 is de mogelijkheid om NDI signalen te analyseren en te monitoren door NDI streams toe te voegen aan de lijst van beschikbare bronapparaten voor signaalanalyse. NDI-signalen kunnen nu worden geanalyseerd met dezelfde hoogwaardige tools als uw SDI-signalen. De toepassingen zijn eindeloos en HDR Image Analyzer 12G helpt de kloof tussen SDI- en NDI-workflows te overbruggen.

NDI-ingangen ondersteunen 4K/UltraHD/2K/HD
Ondersteunt “Full NDI” (NDI met hoge bandbreedte)
Mix en match SDI- en NDI-signaalanalyse

HDR-beeldanalysator 12G:

Spotlight met colorist Samuel Bilodeau

Colorist Samuel Bilodeau van Mystery Box biedt praktische en persoonlijke inzichten als krachtige gebruiker van de HDR Image Analyzer. Op basis van zijn ervaringen op de set en in de post suite deelt hij zijn favoriete functies en waarom de HDR-beeldanalyser van vitaal belang is voor hun workflow van begin tot eind.

Invoerondersteuning:

Van camera's naar HDR/SDR

Moderne camera's zijn inherent geschikt voor HDR met hun grote dynamische bereiken, en voor live-evenementen, opnamen en uitzendingen is het van cruciaal belang om het dynamische bereik en de gamut-uitvoer te controleren die wordt gebruikt voor HDR-levering.

Met ondersteuning voor de invoer van zowel toonaangevende camera Log-formaten als SDR-, HLG- en PQ-monitoring van een reeks bronnen, maakt HDR Image Analyzer 12G HDR/WCG-monitoring tot een fluitje van een cent. Met een breed scala aan analysehulpmiddelen en automatische foutregistratie met tijdcodestempeling zorgt HDR Image Analyzer 12G ervoor dat uw productie de gewenste eindresultaten behaalt.

• Camera-ondersteuning
  ARRI®
  Canon®
  Panasonic®
  RED®
  Sony
  Kleurengamma's
  2020
  709
  P3
  XYZ
  Automatische kleurbereikdetectie
  Ingangen voor dynamisch bereik
  SDR (REC 709)
  PQ (ST 2084)
  HLG
  Automatische detectie dynamisch bereik
  Video-I/O
  4x 12G-SDI-ingangen met ondersteuning tot 8K/UltraHD2 60p
  4x NDI-ingangen tot 4K/UltraHD 60p
  DisplayPort-uitgangen voor UI, tot UltraHD 60p
  Automatische bronformaatdetectie

ACES-ondersteuning

Het Academy Color Encoding System (ACES) is een industrienorm aan het worden voor kleurbeheer gedurende de hele levenscyclus van een film- of televisieproductie. Van opnames tot bewerking, VFX, mastering, publieke presentatie, archivering en toekomstige remastering, ACES zorgt voor een consistente kleurervaring waarbij de creatieve visie behouden blijft.

HDR Image Analyzer 12G ondersteunt een ACES Grading Color Space en biedt ACEScct signaalanalyse voor real-time integratie met ACES workflows.

Configureerbare lay-outs

De interface van de HDR Image Analyzer 12G biedt een kwadrantindeling voor het bekijken van je tools en beelden terwijl je werkt. Sneltoetsen bieden vooraf geconfigureerde gemeenschappelijke lay-outs voor de manier waarop uw tools en weergaven worden gepresenteerd.

Om de lay-out snel en eenvoudig aan te passen, kun je een bepaald gereedschap kiezen dat in een van de kwadranten wordt weergegeven door met de rechtermuisknop op het kwadrant zelf te klikken en het gereedschap van je voorkeur te kiezen of door de kwadrantkeuzes te openen via het menu Analyzer Mode.

Elk kwadrant kan afzonderlijk worden geconfigureerd om een analysehulpmiddel te tonen voor elk van de vier kanalen. Combineer SDI- en NDI-signaalanalyse naar behoefte.

Een vierkanaalsweergave is beschikbaar om vier signalen tegelijk te monitoren, waarbij elk kanaal het beeld, de golfvorm en de vectorscoop plus audiometing toont.

Belangrijkste tools en interfacegegevens

Webinterface

HDR Image Analyzer 12G biedt een krachtige nieuwe webinterface die overal in een netwerk toegankelijk is vanaf elke webbrowser op elk besturingssysteem.

Dit maakt configuratie vanaf een computer op afstand mogelijk en vereenvoudigt de toegang wanneer de HDR Image Analyzer 12G in een rackomgeving wordt geplaatst, op de set, in controlekamers van faciliteiten, QC-afdelingen, enzovoort. Verder biedt dit de mogelijkheid om HDR Image Analyzer 12G op afstand bij te werken en logs en schermafbeeldingen te downloaden waar nodig.

Desktopondersteuning op afstand

Met Remote Desktop Protocol (RDP) kan de HDR Image Analyzer 12G ook via een netwerk worden bediend. De RDP-client toont de GUI van de Analyzer in een lokaal venster en biedt toetsenbord- en muisbediening. De RDP-clientcomputer kan een desktop, laptop of tablet zijn.

HDR-analysetools

De toolsets van HDR Image Analyzer 12G bevatten golfvorm-, histogram- en vectorscoopbewaking, plus een groot aantal essentiële beeldanalysetools:

• Geautomatiseerde omschakeling van kleurruimte via SDI voor SDR/PQ/HLG
  Modi voor verkeerde kleuren
  Helderheid
  Helderheidswaarschuwing
  Gamut
  Waarschuwing Gamut
  Golfvorm
  Helderheid
  Lumi kleur
  Kleur
  RGB-kleur
  RGB
  YCbCr
  YRGB
  Histogram
  Helderheid
  Kleur
  Vectorscoop
  Kleurengamma
  Nit Lichtniveau
  Gemiddelde frameniveaubalk
  Bestandsgebaseerd foutenlogboek met tijdcode
  Gegevensanalysator met geavanceerde pixelkiezer
  Dolby Vision dynamische metadata inspectie en presentatie
  Geavanceerde detectie van Out of Gamut en Out of Brightness met fouttolerantie
  Out of Gamut MAX-waarschuwing: Geeft een melding als de kleur buiten P3d65 valt

Ingangen voor cameralogs

HDR Image Analyzer 12G biedt directe invoer voor een reeks camera log-ingangen, waardoor directe aansluitingen van 's werelds toonaangevende camerafabrikanten mogelijk zijn voor onmiddellijke analyse van productiefeeds.

Videobronnen

Stel uw videobron in met snelle toegang vanuit het videomenu. Eenvoudige toegang voor het instellen van resolutie, kleurruimte, transport en pixel mapping of gebruik Auto Detect voor automatische configuratie met behulp van de VPID van het bronsignaal.

Instellingen kiezen

Instellingen kunnen worden opgeslagen en snel worden opgeroepen bij het wisselen tussen projecten en toolconfiguraties.

Scherm vastleggen

Schermafbeeldingen kunnen worden vastgelegd om ze snel op te roepen en op te slaan om ze met anderen te delen voor een visuele weergave van problemen die moeten worden aangepakt.

Kleurruimte

Verschillende kleurruimten kunnen worden gebruikt voor analyse, waaronder Rec. 709, P3, XYZ en BT.2020, evenals de eigen kleurruimten van de camera.

HDR Image Analyzer 12G biedt ook een Auto HDR-modus voor automatische activering van HDR-kleurruimten wanneer dat mogelijk is.

Golfvorm Lumi Color

HDR Image Analyzer 12G biedt een reeks weergaven voor golfvormweergaven, waaronder Waveform Lumi Color. Waveform Lumi Color biedt een prachtige combinatie van zowel luminantie als kleuren in de kleurruimte van het project.

Vectorscope

Vectorscope geeft de kleurverzadiging van elke pixel in het videoframe weer, waarbij het midden van de cirkel een lager verzadigingsniveau aangeeft en de rand van de cirkel een hoger verzadigingsniveau.

Vectorscope richten

De vectorscope biedt bovendien een zoomfunctie en een huidtoonlijn, waarvan de waarde handmatig naar wens kan worden ingesteld, vooral handig om consistente huidtoonresultaten te garanderen voor sequentiewerk en camera-aanpassing.

Witpunt

Met HDR Image Analyzer kun je een witpunt instellen dat relevant is voor het betreffende project. Kies tussen DCI, D65 of schakel het gewoon uit.

CIE XY Gamut-weergave

In HDR-modus kan de CIE XY Gamut View worden gebruikt om de gecodeerde kleuren te controleren en om te zien of ze binnen de geldige limiet van het kleurengamma vallen. Gamuts voor BT.709, DCI P3 en BT.2020 worden weergegeven met helderheids- en gamutbalken voor het meten van maximum, frame, huidige en gemiddelde niveaus ten opzichte van je doel.

False Color - Gamutwaarschuwing

De Out of Gamut False Color-modus biedt een duidelijke visuele weergave van gebieden van je beeld die een probleem kunnen vormen. De resultaten kunnen automatisch worden opgeslagen in je gelogde bestanden voor QC-behoeften.

Pixelkiezer

Precisie is belangrijk en HDR Image Analyzer 12G maakt het eenvoudig. Beweeg de muis over het beeldmateriaal en gebruik de Pixel Picker om de exacte pixels uit te lezen op Nit-niveau, Hex- of Decimale codewaarden.

Logs

HDR Image Analyzer 12G kan afwijkingen van Gamut en Helderheid detecteren in HDR-gebeurtenissen en deze met tijdstempels loggen in een logbestand en op het scherm. Logbestanden kunnen dan worden verzameld om indien nodig met je team te delen.

Tijdcode

Tijdcode kan op het scherm worden weergegeven om te helpen bij het snel identificeren van probleemgebieden op bepaalde momenten in een reeks of opname.

Audiometrie

Een audioniveaumeter is inbegrepen voor maximaal 16 kanalen met gemeten monitoring en weergave van piek DB-niveaus. Een audiofasemeter kan ook worden geconfigureerd om ofwel 2-kanaals (stereo) of 8-kanaals (surround) audio weer te geven. Waarschuwingen voor geluidsniveaus kunnen worden ingesteld om notities in je logs te genereren.

Versterking analysator

Met de Analyzer Gain kun je de versterking die naar je scherm wordt gestuurd, verhogen of verlagen. Dit vereenvoudigt het monitoren van kritieke items, met name donkere beelden.

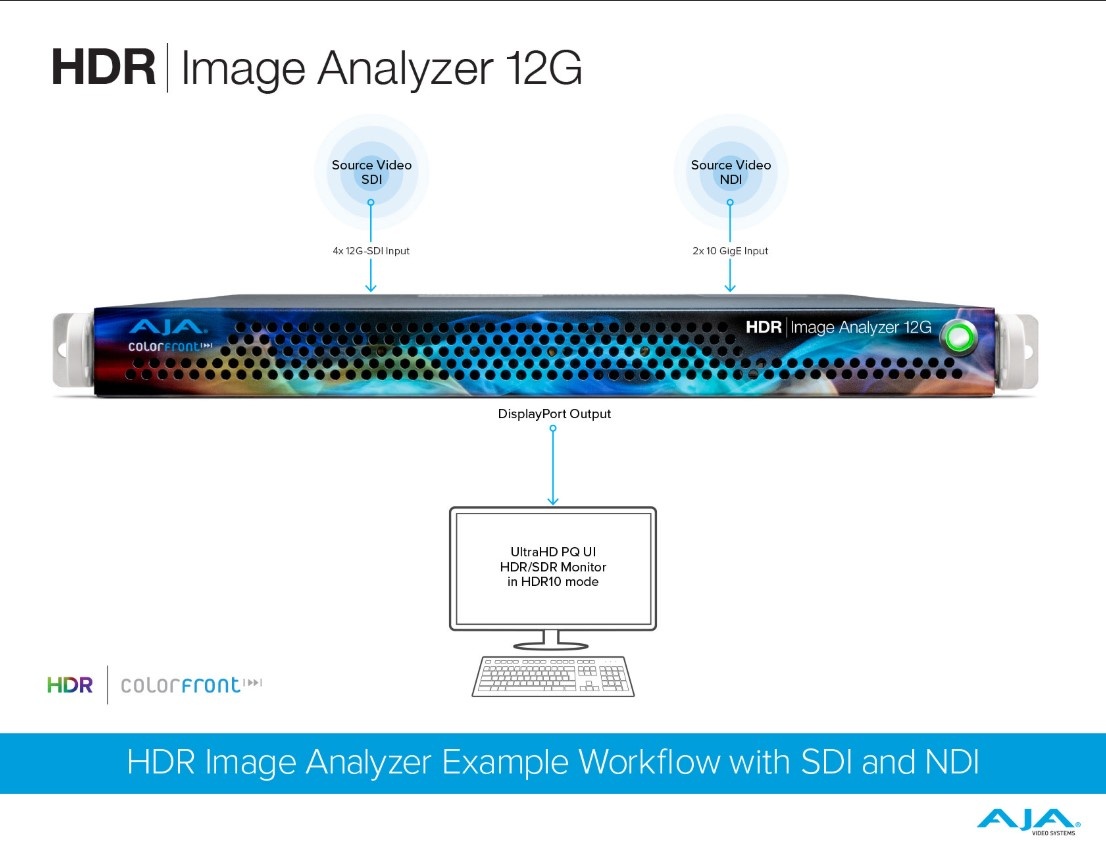

Werkstroom

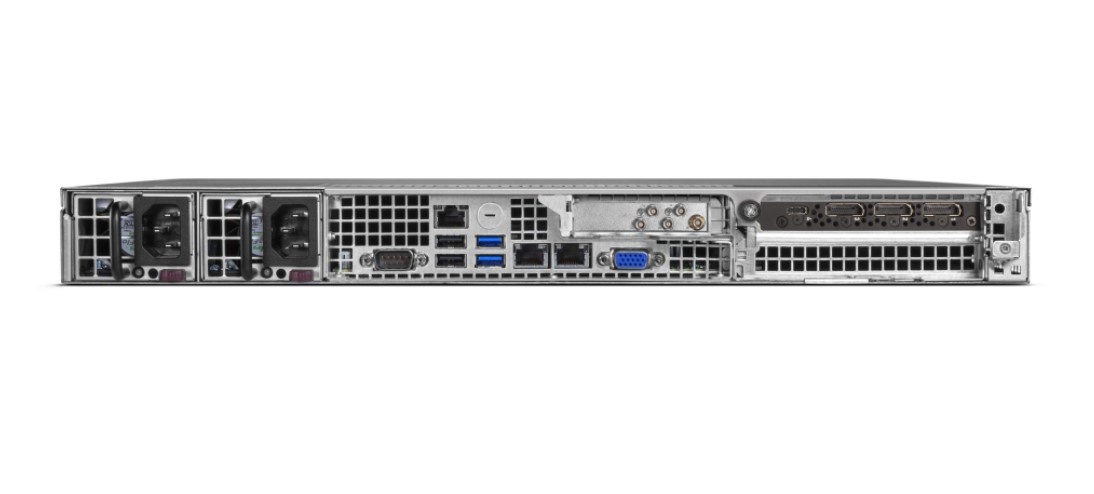

Werken met de HDR Image Analyzer 12G is eenvoudig en flexibel dankzij de 4x 12G-SDI-aansluitingen en dubbele 10 GigE-interfaces voor media en bediening.

Sluit je SDI-bronnen aan op een of meer van de 12G-SDI-aansluitingen en sluit de dubbele 10 GigE RJ-45's aan op het netwerk met toegang tot je Full NDI-bronnen.

Voor 8K/UltraHD2-workflows sluit je je bron gewoon aan op alle vier de 12G-SDI-aansluitingen.

Sluit een toetsenbord, muis en een UltraHD HDR-beeldscherm (tot 60p) aan via een DisplayPort-aansluiting voor de beste weergave van zowel het beeldmateriaal als de gebruikersinterface van de HDR Image Analyzer 12G - indien nodig kan de DisplayPort een HDMI-beeldscherm aansturen met een DisplayPort-naar-HDMI-adapter.

Uitgebreide functies

Beeldmateriaal met een hoog raster verdient een interface met een hoog raster om uw esthetische elementen kritisch in de gaten te houden terwijl u uw materiaal analyseert voor HDR. HDR Image Analyzer 12G biedt ongerepte beelden en de mogelijkheid om in te zoomen op de kleinste details voor een nauwkeurige analyse van je materialen:

Hoogwaardige, ultraprecieze UltraHD-gebruikersinterface voor beeldweergave met native resolutie, inclusief PQ-ondersteuning voor beeldschermen die HDR ondersteunen.

• Scope LUT past een 3D LUT toe op het signaal dat wordt geanalyseerd.
  Display LUT past een 3D LUT toe op alleen het monitorbeeldscherm
  De mogelijkheid om tools naar believen te rangschikken in de vier kwadranten van de interface
  Lijnmodus: Focus het interessegebied op een enkele horizontale of verticale lijn
  Stilstaande beelden opslaan
  Piekmeting audio
  Out of Gamut, Helderheid, Modus valse kleuren, Audioniveaus en Fasemeting
