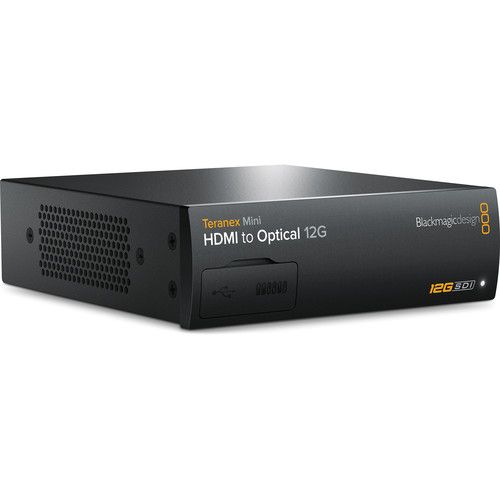

Tweedekans Blackmagic Design Teranex Mini - HDMI to Optical 12G
Tweedekans artikel in nieuwstaat.
Met de Blackmagic Design Teranex Mini HDMI naar optische 12G-converter kunt u een HDMI-signaal omzetten naar een 12G-SDI-uitgang, of een optionele glasvezelmodule installeren en een HDMI-signaal omzetten naar glasvezel. In beide gevallen wordt de uitgang automatisch aangepast aan de resolutie van de HDMI-ingang. Zowel de ingang als de uitgang ondersteunen een resolutie tot DCI 4K (4096 x 2160) 60p.
Een glasvezelmodule is niet inbegrepen, maar wordt aan de achterzijde ondersteund. Er zijn 3G- en 6G- en 12G-modules beschikbaar.
De Teranex Mini HDMI naar optische 12G-converter beschikt ook over full-size XLR-ingangen die kunnen worden omgeschakeld tussen gebalanceerde analoge en AES/EBU digitale audio, en waarmee u aparte audio kunt aansluiten. De converter heeft ook een ethernetpoort waarmee u de converter op afstand kunt beheren vanaf een Mac- of Windows-computer met behulp van de meegeleverde Converter Utility-software. Deze functie is vooral handig wanneer u zich in een grotere faciliteit bevindt waar veel converters worden gebruikt.
De Ethernet-poort kan ook worden gebruikt voor Power-over-Ethernet (PoE). Als u geen gebruik wilt maken van PoE, hoeft u zich geen zorgen te maken over omslachtige voedingen, want de Teranex Mini heeft een ingebouwde 90-240V-voeding en u hebt alleen een standaard IEC-voedingskabel nodig, die apart verkrijgbaar is.
De Teranex Mini kan in een rack worden gemonteerd, in kabelgoten worden weggewerkt of op een bureau worden geplaatst. Dankzij het compacte formaat is hij geschikt voor draagbare racks bij live-evenementen of in uitzendwagens. Er kunnen gemakkelijk maximaal drie units worden geïnstalleerd in een optionele 1 RU 19"-racklade.
Het standaard voorpaneel kan worden vervangen door een optioneel Smart Panel met een draaiknop, kleuren-LCD-scherm en zes bedieningsknoppen, waaronder een menuknop. Op het grote LCD-scherm kunt u de videoconversie volgen en kunt u ook de audioniveaus controleren en de tijdcode verifiëren. Het standaard voorpaneel kan eenvoudig worden verwijderd en het Smart Panel kan gemakkelijk op zijn plaats worden bevestigd. Wanneer u het standaard voorpaneel gebruikt, hebt u toegang tot een reeks minischakelaars waarmee u de instellingen direct kunt wijzigen in overeenstemming met een diagram dat op de converter is afgedrukt. Als u het optionele Smart Panel gebruikt, kunt u in plaats daarvan eenvoudige menu's op het scherm gebruiken terwijl u precies ziet wat u converteert.
De Teranex Mini is ontworpen met intelligente warmteafvoer die oververhitting voorkomt. Wat deze functie zo effectief maakt, is een slim thermisch ontwerp met crossflow-koeling dat zorgt voor een optimale warmteafvoer, zelfs wanneer u apparaten naast elkaar in een rack monteert. Een intelligent thermisch subsysteem en interne warmtepijp helpen bij de koeling en houden de lucht te allen tijde in beweging, terwijl het geluid tot een minimum wordt beperkt. Bovendien ontvangt u onmiddellijk een melding via de Ethernet-functie van de afstandsbediening en op het voorpaneel als de Teranex Mini te warm wordt. Wanneer meerdere apparaten naast elkaar in een rack zijn gemonteerd, werken alle Teranex Mini's samen om lucht door het rack te zuigen, waardoor alle apparaten koel blijven en elk apparaat redundantie biedt.
Belangrijkste kenmerken
Converteer een HDMI-signaal naar een 12G-SDI-uitgang
Converteer HDMI naar glasvezel via optionele glasvezelmodule
Ondersteunt tot DCI 4K (4096 x 2160) 60p-signalen op ingang en uitgang
Full-size XLR-ingangen schakelbaar tussen gebalanceerde analoge en AES/EBU-audio
Ethernet-poort die PoE of afstandsbediening ondersteunt via meegeleverde Mac/Windows-software
Ingebouwde 90-240V-voeding (optionele standaard IEC-voedingskabel vereist)
Kan worden geïnstalleerd in 19"-racks (maximaal 3 units naast elkaar), kabelgoten of op een bureau
Het voorpaneel kan worden vervangen door een optioneel LCD Smart Panel
Intelligente thermische warmteafvoer
Volledige SDI-reclocking en lage jitter
Blackmagic Design Teranex Mini HDMI to Optical 12G Converter

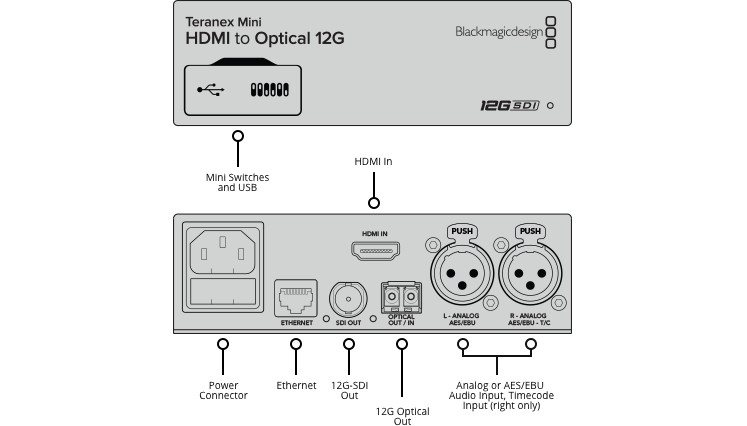

Optical Fiber Support | Supports optional optical fiber module |
HDMI Input | 1x HDMI 2.0 type A |
SDI Video Output | 1x 12G-SDI on BNC, automatically matches the HDMI video input resolution |
Analog Audio Input | 2 channels professional balanced analog audio via XLR connectors |
AES/EBU Audio Input | 4 channels professional 110 ohm balanced digital audio via XLR connectors |
Multi Rate Support | Automatic switching between SD, HD, 2K, and 4K |
Updates and Configuration | USB or Ethernet |
Re-Clocking | Yes |
SD Format Support | 525/29.97 NTSC, 625/25 PAL |
HD Format Support | 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60 |
2K Format Support | 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25 |
4K Format Support | 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60 |
SDI Compliance | SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M for Optical Fiber SDI |
SDI Video Rates | SDI video connections are auto switching between SD-SDI, HD-SDI, high definition level B 3G-SDI, 6G-SDI, and 12G-SDI |
SDI Video Sampling | 4:2:2 and 4:4:4 |
SDI Audio Sampling | Television standard sample rate of 48 kHz and 24-bit |
SDI Color Precision | YUV 4:2:2 and RGB 4:4:4 in HD, 2K, and 4K |
SDI Color Space | REC 601, REC 709 |
HDMI Format Support | 525/29.97 NTSC, 625/25 PAL, 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60 |
HDMI Color Space | REC 601, REC 709 |
HDMI Color Precision | YUV 4:2:2 and RGB 4:4:4 in HD, 2K, and 4K |
Software Control | Mac OS X and Windows software upgrade via USB and Ethernet |
Internal Software Upgrade | Via included updater application |
Basic Settings Control | Mini Switches, USB, and Ethernet via free software utility |
Power Supply | 1x built-in international AC power supply with IEC C14 inlet |
Power Over Ethernet | Can be powered via 48 VDC using PoE (Power-over-Ethernet) |
Power Consumption | 15 W |
Operational Voltage Range | 90 - 240 VAC |
Operating Temperature | 32 to 104°F (0 to 40°C) |
Storage Temperature | -4 to 140°F (-20 to 60°C) |
Relative Humidity | 0 to 90% non-condensing |
Dimensions | W x H x D: 5.5 x 1.8 x 6.7" (14 x 4.6 x 17 cm) (with SDI port included) |
Weight | 1.3 lb (0.6 kg) |
