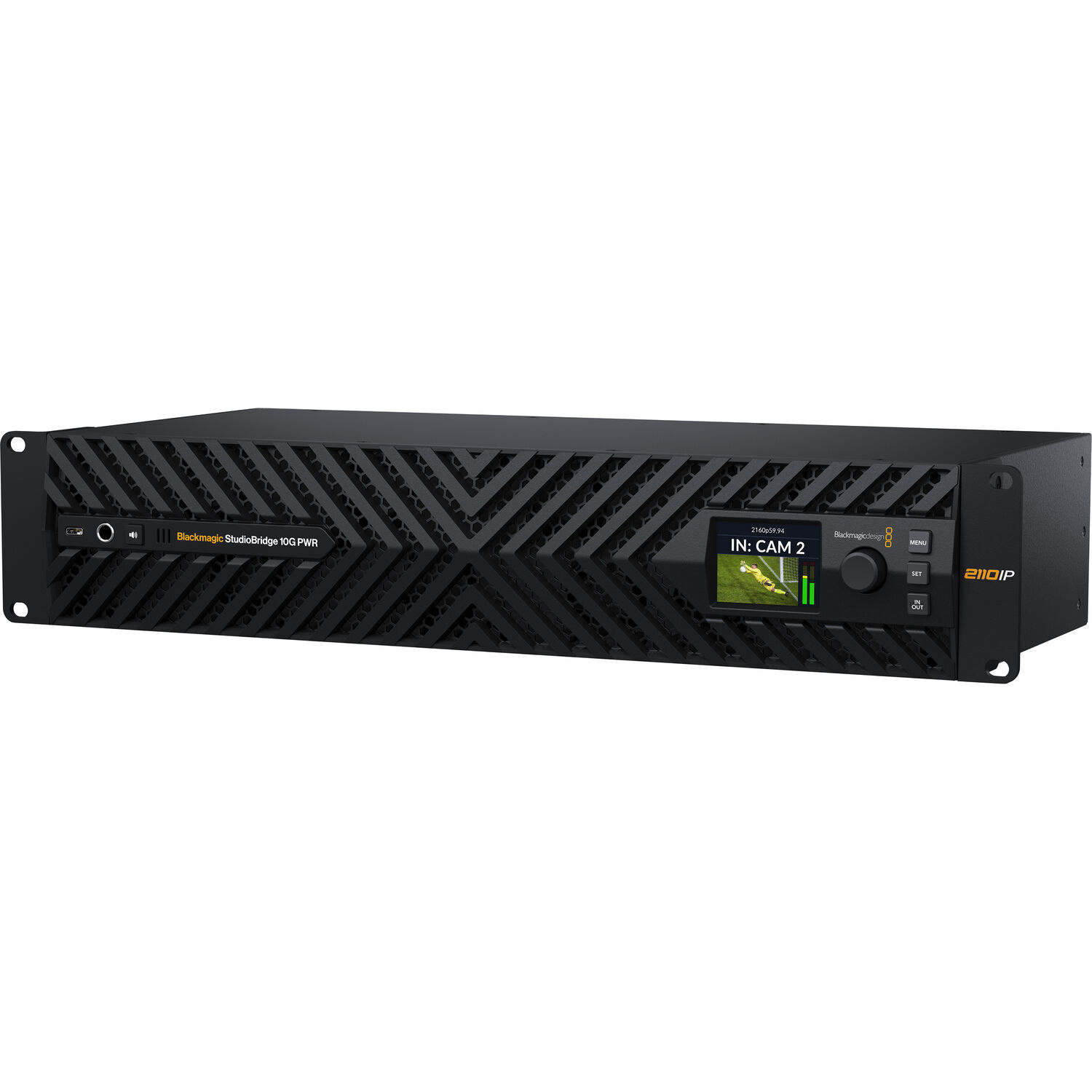

Blackmagic Design StudioBridge 10G PWR

Kenmerken

De Blackmagic Design StudioBridge 10G PWR van Blackmagic Design is een professionele 2 RU IP video bridge voor SMPTE ST-2110 workflows. Het systeem converteert meerdere 10G Ethernet videostreams naar redundante 100G broadcastverbindingen en biedt geïntegreerde PoE++ voeding voor camera’s en IP-apparatuur.

• SMPTE ST-2110 IP video bridge

• Ondersteunt tot 8 gelijktijdige videostreams

• UHD 4K60 ondersteuning

• Conversie van 10GbE naar redundante 100GbE verbindingen

• SMPTE 2022-7 redundantie ondersteuning

• 8x 10G RJ45 inputs met PoE++

• Tot 90W voeding per poort

• 10-bit 4:2:2 videoverwerking

• Ondersteuning voor Rec.709 en Rec.2020

• 16 embedded audiokanalen per stream

• Frontpanel LCD-monitoringdisplay

• Ingebouwde speaker en hoofdtelefoonuitgang

• NMOS netwerkbeheer ondersteuning

• Redundante voeding via dubbele IEC aansluitingen

Werking

De StudioBridge 10G PWR ontvangt maximaal acht SMPTE ST-2110 IP-videostreams via 10G Ethernet en zet deze om naar redundante 100GbE QSFP28 outputs voor gebruik binnen professionele broadcastnetwerken.

Elke RJ45-poort ondersteunt PoE++ tot 90 watt, waardoor compatibele camera’s, converters en andere netwerkapparaten direct via dezelfde Ethernetkabel van stroom kunnen worden voorzien.

Het systeem ondersteunt SMPTE 2022-7 redundantie, waarbij videostreams via dubbele netwerkpaden worden verstuurd voor maximale betrouwbaarheid tijdens live producties.

Via het ingebouwde LCD-scherm kunnen operators realtime video-, audio- en systeeminformatie monitoren. De geïntegreerde speaker en hoofdtelefoonuitgang maken directe audiocontrole mogelijk.

Toepassing

De Blackmagic Design StudioBridge 10G PWR is geschikt voor:

• SMPTE ST-2110 broadcast workflows

• Live televisieproducties

• Remote productieomgevingen

• IP-gebaseerde studio infrastructuren

• UHD 4K live workflows

• Camera integratie via 10G Ethernet

• PoE++ gevoede IP-camera’s en converters

• Broadcast backbone netwerken

• Redundante 100G infrastructuren

Door de combinatie van netwerkconversie en PoE++ voeding is dit systeem ideaal voor moderne IP-gebaseerde producties.

Beperkingen

• Geen ingebouwde switcherfunctionaliteit

• Vereist een SMPTE ST-2110 infrastructuur

• Geen draadloze connectiviteit

• Geen touchscreen bediening

• Primair ontworpen als IP video bridge

Belangrijkste functies

SMPTE ST-2110 conversie

Converteert acht 10GbE SMPTE ST-2110 videostreams naar redundante 100GbE outputs.

PoE++ ondersteuning

Alle 10G Ethernet inputs ondersteunen PoE++ tot 90W per poort voor directe voeding van aangesloten apparatuur.

Redundante 100G networking

Dubbele QSFP28 outputs ondersteunen SMPTE 2022-7 redundantie voor maximale betrouwbaarheid.

UHD 4K ondersteuning

Ondersteunt HD en Ultra HD videostandaarden tot 4K60.

Professionele monitoring

Voorzien van een LCD-display, ingebouwde speaker en hoofdtelefoonuitgang voor realtime controle.

Specificaties

Video & processing

• Ondersteuning voor UHD 4K60

• 10-bit 4:2:2 videoverwerking

• Ondersteunde kleurruimtes: Rec.709 / Rec.2020

SMPTE ondersteuning

• SMPTE 2110-20

• SMPTE 2110-21

• SMPTE 2110-30

• SMPTE 2110-40

• SMPTE 2022-7

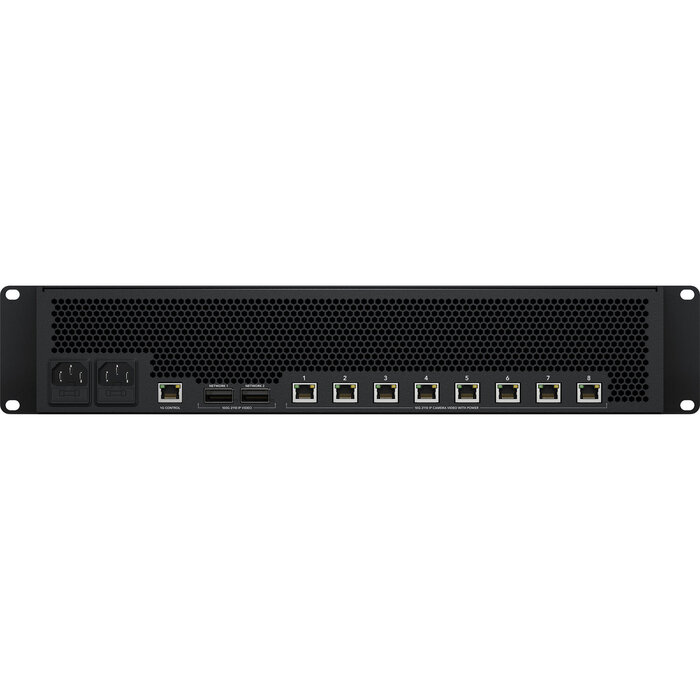

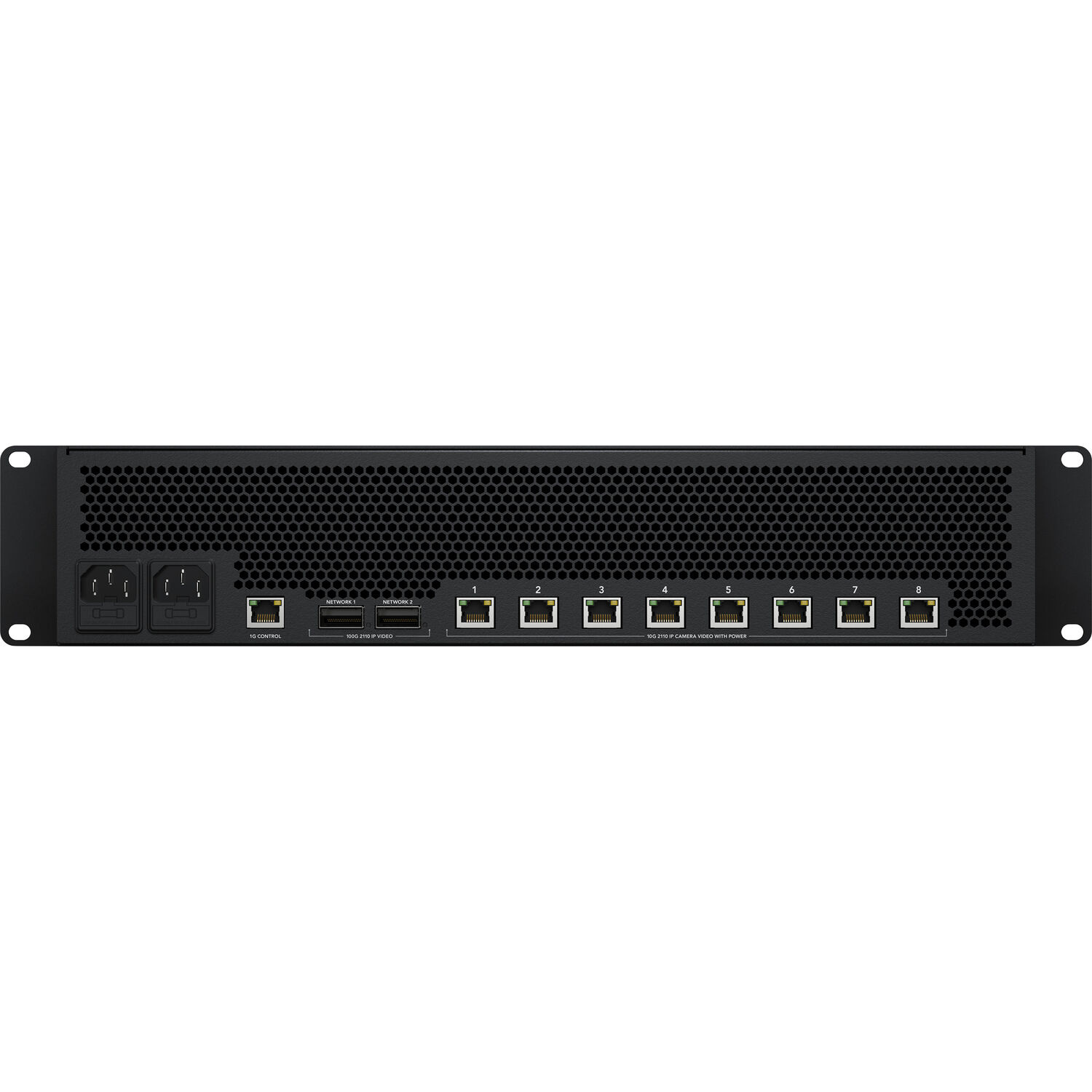

Inputs & outputs

• 8x RJ45 10G Ethernet inputs

• 2x QSFP28 100G outputs

• 1x RJ45 1G control aansluiting

• 1x USB-C voor configuratie en firmware

• 1x hoofdtelefoonuitgang

PoE++ voeding

• Tot 90W PoE++ per RJ45 poort

• Geschikt voor voeding van: IP-camera’s / converters / netwerkapparatuur

Audio

• 16 embedded audiokanalen per videostream

• Ingebouwde speaker

• Hoofdtelefoon monitoring

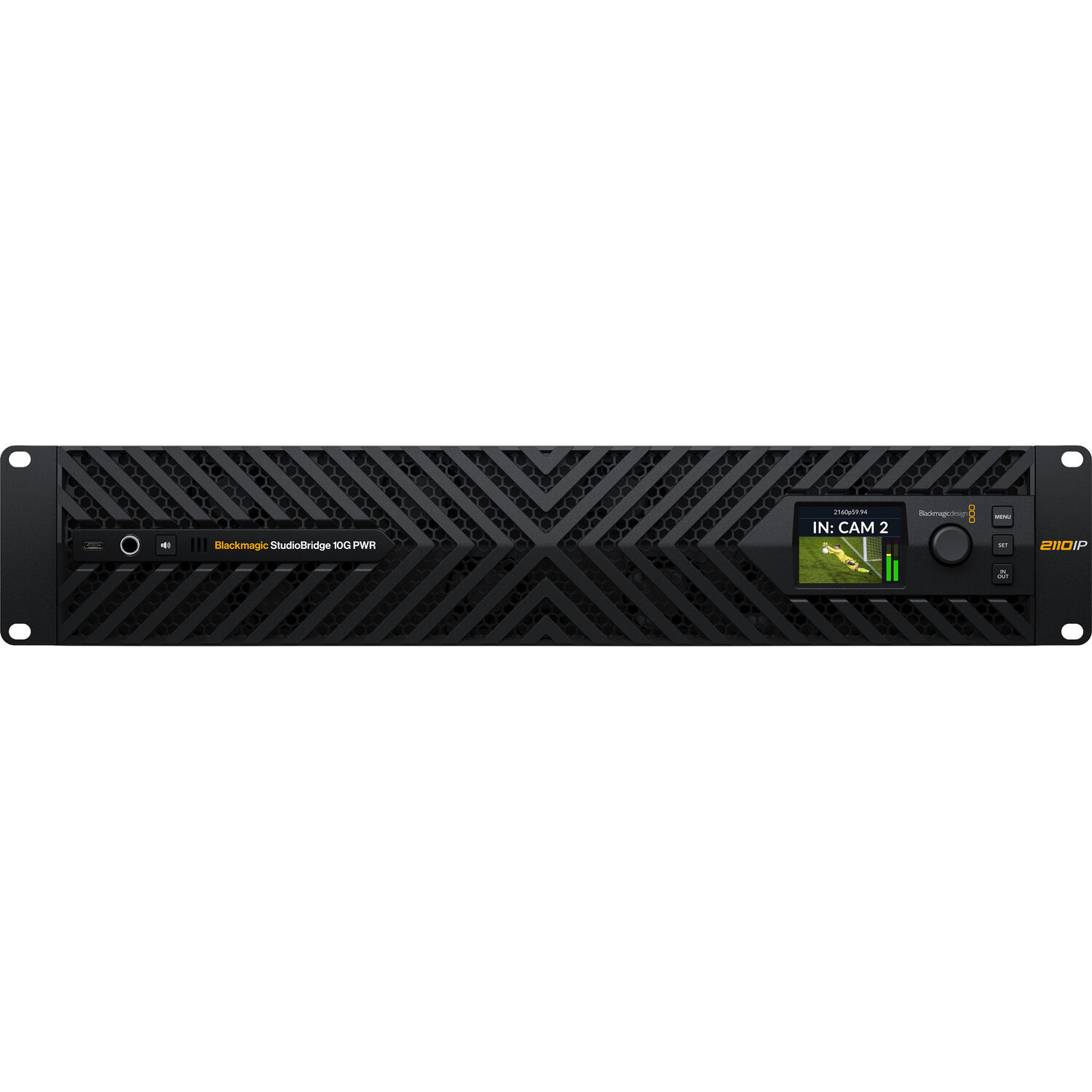

Display & bediening

• 2.2 inch LCD-display

• Frontpanel bediening met draaiknop en toetsen

• Realtime monitoring van: video / audio / timecode / systeemstatus

Voeding

• Dubbele IEC C14 voedingen

• 100–240V AC ondersteuning

• Redundante stroomvoorziening

Behuizing

• 2 RU rackmount ontwerp

• Zwarte metalen behuizing

Omgevingsspecificaties

• Gebruikstemperatuur: 5°C tot 40°C

• Opslagtemperatuur: -20°C tot 45°C

• Luchtvochtigheid: tot 90%

Afmetingen

• 48.3 x 22.1 x 8.9 cm

• Rackhoogte: 2 RU
