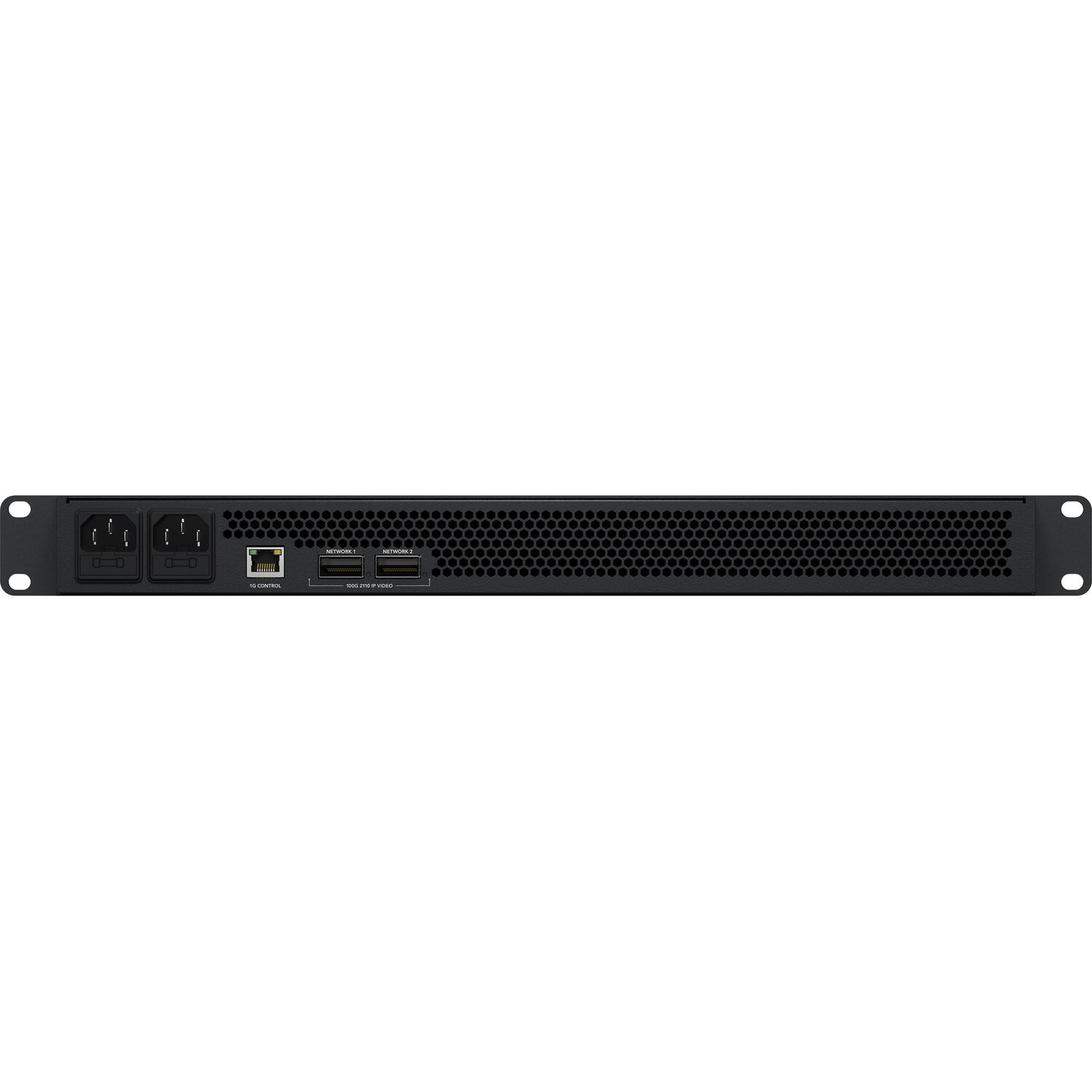

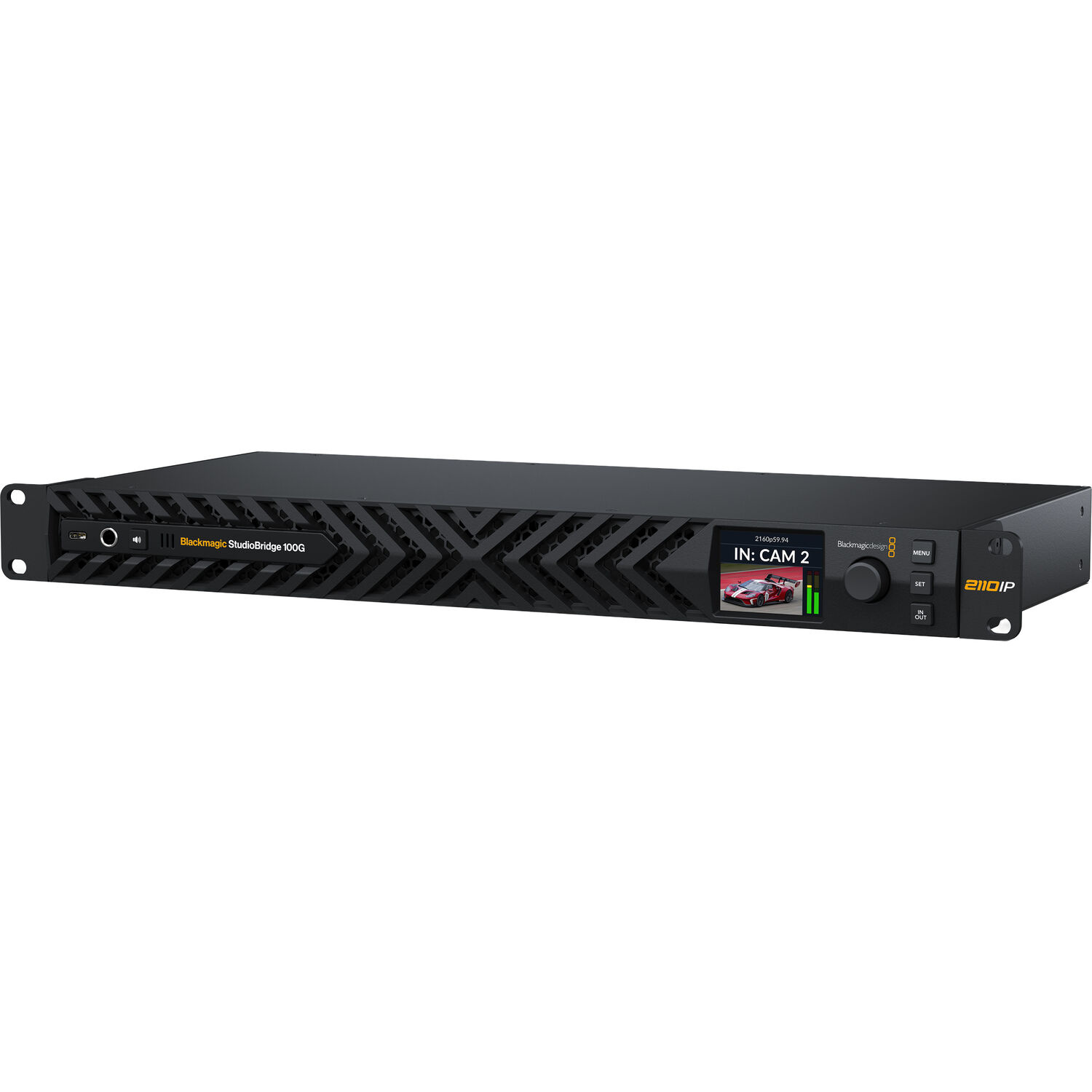

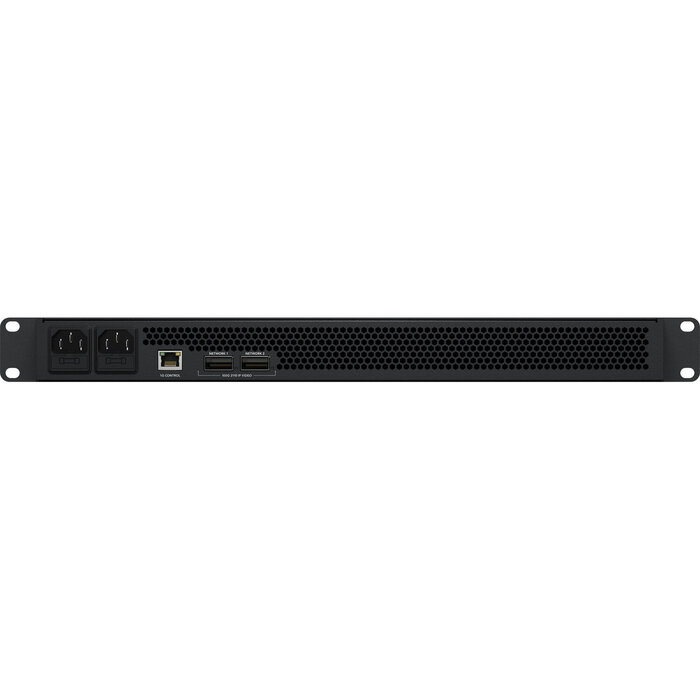

Blackmagic Design StudioBridge 100G

Kenmerken

De Blackmagic Design StudioBridge 100G van Blackmagic Design is een professionele 1 RU IP video bridge voor het integreren van hoogwaardige SMPTE ST-2110 videostreams binnen moderne broadcast infrastructuren. Het systeem ondersteunt redundante 100G-netwerken en is ontworpen voor live producties, remote workflows en high-end IP gebaseerde studio-omgevingen.

• 1 RU SMPTE ST-2110 IP video bridge

• Ondersteunt één of twee IP-videostreams

• Tot UHD 4K60 ondersteuning

• Redundante 100GbE QSFP28 verbindingen

• SMPTE 2022-7 redundantie ondersteuning

• 10-bit 4:2:2 video processing

• Ondersteuning voor Rec.709 en Rec.2020

• 16 embedded audiokanalen per stream

• Frontpanel LCD-monitoringdisplay

• Geïntegreerde audio monitoring via speaker en hoofdtelefoonuitgang

• 2x 10G RJ45 accessoirepoorten

• 2x SFP glasvezelaansluitingen

• NMOS netwerkbeheer ondersteuning

• Redundante voeding via dubbele IEC aansluitingen

Werking

De StudioBridge 100G zet één of twee SMPTE ST-2110 IP-videostreams om naar redundante 100GbE outputs voor gebruik binnen professionele broadcastnetwerken.

Het systeem ondersteunt SMPTE 2022-7, waarbij identieke videostreams via twee afzonderlijke netwerkpaden worden verzonden voor maximale betrouwbaarheid tijdens live uitzendingen.

Dankzij automatische formaatdetectie ondersteunt het apparaat verschillende HD- en Ultra HD-videostandaarden tot 4K60 zonder handmatige configuratie.

Via het ingebouwde LCD-scherm kunnen operators realtime video-, audio- en systeeminformatie monitoren. Daarnaast biedt de geïntegreerde speaker en hoofdtelefoonuitgang directe audiocontrole tijdens producties.

Toepassing

De Blackmagic Design StudioBridge 100G is geschikt voor:

• SMPTE ST-2110 broadcast workflows

• Live televisieproducties

• Remote productieomgevingen

• IP-gebaseerde studio infrastructuren

• UHD 4K broadcast toepassingen

• Redundante 100G netwerkverbindingen

• Camera integratie binnen IP workflows

• Audio- en videomonitoring

• High-end live evenementen

Door het compacte 1 RU ontwerp is het systeem eenvoudig te integreren in bestaande racks en mobiele productiesystemen.

Beperkingen

• Geen ingebouwde videomixer of switcherfunctionaliteit

• Vereist een SMPTE ST-2110 infrastructuur

• Geen draadloze connectiviteit

• Geen touchscreen bediening

• Primair bedoeld als IP video bridge en niet als recorder of converter voor consumentenworkflow

Belangrijkste functies

SMPTE ST-2110 integratie

Volledige ondersteuning voor SMPTE 2110-20, 2110-21, 2110-30 en 2110-40 standaarden.

Redundante 100G networking

Dubbele QSFP28 100GbE verbindingen ondersteunen SMPTE 2022-7 redundantie voor maximale betrouwbaarheid.

UHD 4K ondersteuning

Ondersteunt HD en Ultra HD videostandaarden tot 4K60.

Geïntegreerde monitoring

Frontpanel LCD-display met realtime video-, audio- en systeemstatus.

Professionele audio ondersteuning

16 embedded audiokanalen per stream plus directe monitoring via speaker en hoofdtelefoonuitgang.
