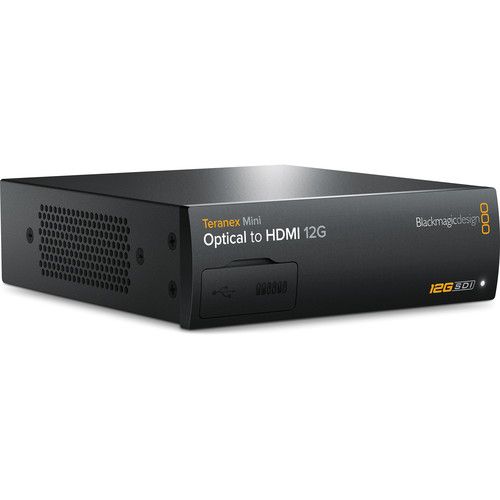

Blackmagic Design Teranex Mini - Optical to HDMI 12G
Met de Blackmagic Design Teranex Mini Optical to HDMI 12G Converter kunt u 12G optical fiber en 12G-SDI signalen omzetten naar HDMI, of een optionele glasvezelmodule installeren en signalen tot 12G glasvezel omzetten naar HDMI. U kunt tot DCI 4K (4096 x 2160) 60p-signalen invoeren en uitvoeren op zowel de ingang als de uitgang, door bronnen zoals de Blackmagic URSA aan te sluiten op de ingang.
Een glasvezelmodule is niet inbegrepen, maar wordt aan de achterzijde ondersteund. Er zijn momenteel 3G- en 6G-modules beschikbaar (modelnummers ADPT-3GBI/OPT en ADPT-6GBI/OPT) en 12G-modules zijn in ontwikkeling.

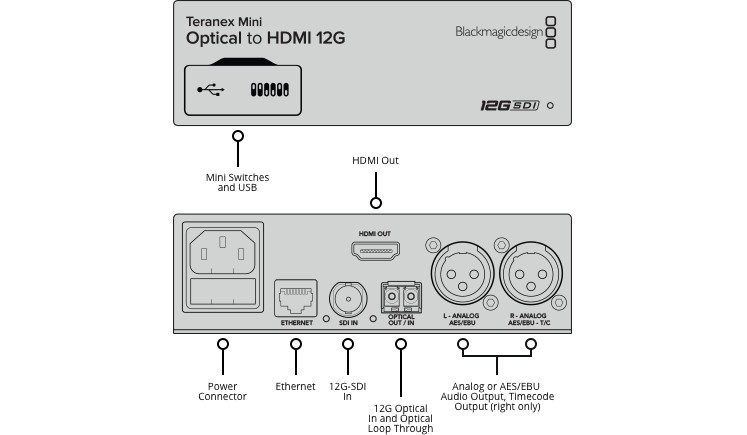

De Teranex Mini Optical to HDMI 12G Converter beschikt ook over full-size XLR-uitgangen die kunnen worden omgeschakeld tussen gebalanceerde analoge en AES/EBU digitale audio, en waarmee u afzonderlijke audio kunt uitvoeren. De converter heeft ook een ethernetpoort waarmee u de converter op afstand kunt beheren vanaf een Mac- of Windows-computer met behulp van de meegeleverde Converter Utility-software. Deze functie is vooral handig wanneer u zich in een grotere faciliteit bevindt waar veel converters worden gebruikt.
De Ethernet-poort kan ook worden gebruikt voor Power-over-Ethernet (PoE). Als u geen gebruik wilt maken van PoE, hoeft u zich geen zorgen te maken over omslachtige voedingen, want de Teranex Mini heeft een ingebouwde 90-240V-voeding en u hebt alleen een standaard IEC-voedingskabel nodig, die apart verkrijgbaar is.
De Teranex Mini kan in een rack worden gemonteerd, in kabelgoten worden weggewerkt of op een bureau worden geplaatst. Dankzij het compacte formaat is hij geschikt voor draagbare racks bij live-evenementen of in uitzendwagens. Er kunnen gemakkelijk maximaal drie units worden geïnstalleerd in een optionele 1 RU 19"-racklade.

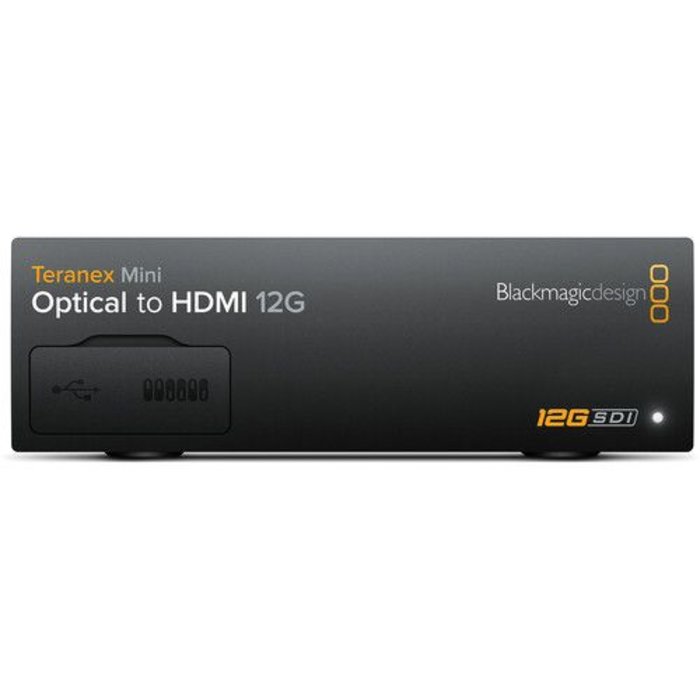

Het standaard voorpaneel kan worden vervangen door een optioneel Smart Panel met een draaiknop, kleuren-LCD-scherm en zes bedieningsknoppen, waaronder een menuknop. Op het grote LCD-scherm kunt u de videoconversie volgen en kunt u ook de audioniveaus controleren en de tijdcode verifiëren. Het standaard voorpaneel kan eenvoudig worden verwijderd en het Smart Panel kan gemakkelijk op zijn plaats worden bevestigd. Wanneer u het standaard voorpaneel gebruikt, hebt u toegang tot een reeks minischakelaars waarmee u de instellingen direct kunt wijzigen in overeenstemming met een diagram dat op de converter is afgedrukt. Als u het optionele Smart Panel gebruikt, kunt u in plaats daarvan eenvoudige schermmenu's gebruiken terwijl u precies ziet wat u converteert.
De Teranex Mini is ontworpen met intelligente warmteafvoer die oververhitting voorkomt. Wat deze functie zo effectief maakt, is een slim thermisch ontwerp met crossflow-koeling dat zorgt voor een optimale warmteafvoer, zelfs wanneer u apparaten naast elkaar in een rack monteert. Een intelligent thermisch subsysteem en interne warmtepijp helpen bij de koeling en houden de lucht te allen tijde in beweging, terwijl het geluid tot een minimum wordt beperkt. Bovendien ontvangt u onmiddellijk een melding via de Ethernet-functie van de afstandsbediening en op het voorpaneel als de Teranex Mini te warm wordt. Wanneer meerdere apparaten naast elkaar in een rack zijn gemonteerd, werken alle Teranex Mini's samen om lucht door het rack te zuigen, waardoor alle apparaten koel blijven en elk apparaat redundantie biedt.
Belangrijkste kenmerken
Converteer een 12G-SDI-signaal naar een HDMI-uitgang
Converteer glasvezel naar HDMI via optionele glasvezelmodule
Ondersteunt tot DCI 4K (4096 x 2160) 60p-signalen op ingang en uitgang
Full-size XLR-poorten schakelbaar tussen gebalanceerde analoge en AES/EBU-audio
Ethernet-poort die PoE of afstandsbediening ondersteunt via meegeleverde Mac/Windows-software
Ingebouwde 90-240V-voeding (optionele standaard IEC-voedingskabel vereist)
Kan worden geïnstalleerd in 19"-racks (maximaal 3 units naast elkaar), kabelgoten of op een bureau
Het voorpaneel kan worden vervangen door een optioneel LCD Smart Panel
Intelligente thermische warmteafvoer
Volledige SDI-reclocking en lage jitter
Blackmagic Design Teranex Mini Optical to HDMI 12G Converter
Optical Fiber Support | Supports optional optical fiber module |
SDI Video Input | 1x SDI on BNC 12G-SDI SD/HD/2K/4K auto switching |
HDMI Output | 1x HDMI 2.0 type A |
Analog Audio Output | 2 channels professional balanced analog audio via XLR connectors |
AES/EBU Audio Output | 4 channels professional 110 ohm balanced digital audio via XLR connectors |
Multi Rate Support | Automatic switching between SD, HD, 2K, and 4K |
Updates and Configuration | USB or Ethernet |
Re-Clocking | Yes |
SD Format Support | 525/29.97 NTSC, 625/25 PAL |
HD Format Support | 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60 |
2K Format Support | 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25 |
4K Format Support | 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60 |
SDI Compliance | SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M for Optical Fiber SDI |
SDI Video Rates | SDI video connections are auto switching between SD-SDI, HD-SDI, high definition level B 3G-SDI, 6G-SDI, and 12G-SDI |
SDI Video Sampling | 4:2:2 and 4:4:4 |
SDI Audio Sampling | Television standard sample rate of 48 kHz and 24-bit |
SDI Color Precision | 4:2:2 and 4:4:4 |
SDI Color Space | YUV and RGB |
HDMI Format Support | 525/29.97 NTSC, 625/25 PAL, 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60 |
HDMI Color Space | REC 601, REC 709 |
HDMI Color Precision | YUV 4:2:2 and RGB 4:4:4 in HD, 2K, and 4K |
Software Control | Mac OS X and Windows software upgrade via USB and Ethernet |
Internal Software Upgrade | Via included updater application |
Basic Settings Control | Mini Switches, USB, and Ethernet via free software utility |
Power Supply | 1x built-in international AC power supply with IEC C14 inlet |
Power Over Ethernet | Can be powered via 48 VDC using PoE (Power-over-Ethernet) |
Power Consumption | 15 W |
Operational Voltage Range | 90 - 240 VAC |
Operating Temperature | 32 to 104°F (0 to 40°C) |
Storage Temperature | -4 to 140°F (-20 to 60°C) |
Relative Humidity | 0 to 90% non-condensing |
Dimensions | W x H x D: 5.5 x 1.8 x 6.7" (14 x 4.6 x 17 cm) (with SDI port included) |
Weight | 1.3 lb (0.6 kg) |
